(5)滑动密封圈(No.7740AP 系列)

滑动密封圈是在滑动侧配备氟树脂(PTFE)制的环,在非滑动侧配备弹性体环而成的组合密封圈。
该密封圈主要作为往复运动的外径密封材料,在液压机器中有较高的利用度。


(a)特 点

①耐磨损性、耐久性优异。

②即使是在低速下也不容易发生滞塞。

③所谓唇形密封圈,就是可以以 1 个密封圈密封来自不同的两个方向的压力。

④安装在设备上后,即使是长时间放置,也很少粘结在相对的滑动面上。

⑤高压、高速下的摩擦阻力变动少。


(b)外壳部分设计要领

(甲)材 质

标准材质:
华尔氟龙环 ・・・・・・・・・・夹青铜粉末华尔氟龙
垫圈 ・・・・・・・・・・・・・・丁腈橡胶(NBR)Hs 70

(乙)制造范围

活塞直径:ø10 以上~ø1000

注  活塞直径不足 ø20 的产品,用于分割槽。 20.6MPa{210kgf/cm2}时,及 ø300 以上时,使用大截面。

(丙)标准尺寸

根据 JIS 液压气缸的尺寸规格,将 ø20~ø250 标准化。


(c)用     途
液压气缸、转动及旋转轴、其它各种设备的,主要有往复运动传动装置,这些设备的市场中,有建筑机械、液压机器人、工作机器、压力机、注入成型机、重机械、钢铁、汽车、航空等。


(d)滑动密封圈的安装要领

(甲)安装要领

①活塞用

a 在密封槽中装入橡胶圈。

b 装入华尔氟龙圈。

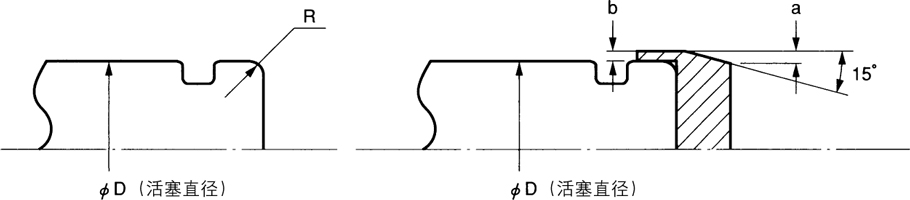

由于华尔氟龙圈延展性不佳,所以应从活塞端面 R 按入,或者利用锥形工具按入。
另外,也有将华尔氟龙圈加热后插入的方法,但是由于复原性较差,所以不大推荐使用此法。

c 复原
当华尔氟龙圈还残留有延展变形时,作为复原的方法,请参考以下内容。

甲 浸泡在热水或热油中(80℃~100℃ 左右)

乙 使用带子等压缩

単位  mm
R a b
~100 6 4 0.5
~150 8 5 0.8
~250 10 6 1
~500 15 7 1.5
~1000 15 8 2

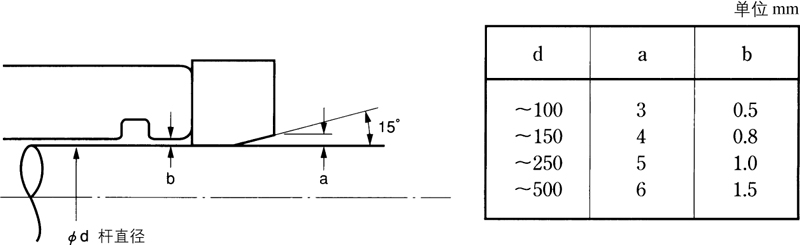

②活塞杆用

a 在密封槽中装入橡胶圈。
由于直径尺寸制造的略大,所以可能会有局部性的空间不足。

b 按入华尔氟龙圈。
如果华尔氟龙圈过度弯曲,可能会发生断裂等,应加以注意。
应尽量使用锥形工具。

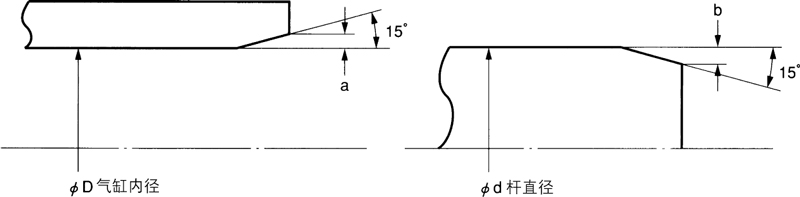

(乙)气缸及活塞杆端部的倒角尺寸
为使活塞或活塞杆插入时更为顺畅,以及不至于损伤华尔氟龙圈,在气缸及活塞杆端部做出倒角。

単位  mm
D及d a及b
~150 2
~300 3
~1000 5
