环形金属密封垫片

是指用于高温,高压流体处理管线法兰,压力容器,阀罩等坏形金属密封座法兰的金属单体垫片。

no image
华尔卡产品编号
550-ZL
产品名称
透镜形垫片

特长1
环形金属密封垫片是指用于高温,高压流体处理管线法兰,压力容器,阀罩等坏形金属密封座法兰的金属单体垫片。
特长2
与单纯压缩形金属密封垫片相比,具有可以节减螺栓及法兰强度的优点。
特长3
No.550-ZL是截面很象凸镜的密封垫片,是夹在角度为20°的切角形法兰中,依靠线接触密封的自紧型密封垫片。

适用流体
适当的流体
类型
备注
使用
以前一直用于高温、高压的氨与甲醇合成制造线的管法兰、压力容器的盖用密封垫片,最近也被应用于 3,000 大气压的高压法聚乙烯聚合生产线中。

■ 制作范围

尺寸标准
MSS SP-65、DIN 2696

■ 材料区分最高硬度

名称 最高硬度(HB)
低碳素钢 120
纯铁 90
60
SUS304 160
SUS304L 150
SUS310S 160
SUS316 160
SUS316L 150
SUS321 160
SUS347 160
SUS430 170
Cr-0.5Mo 钢 130
蒙乃尔铜镍合金(Monel metal) 140
140
40
120

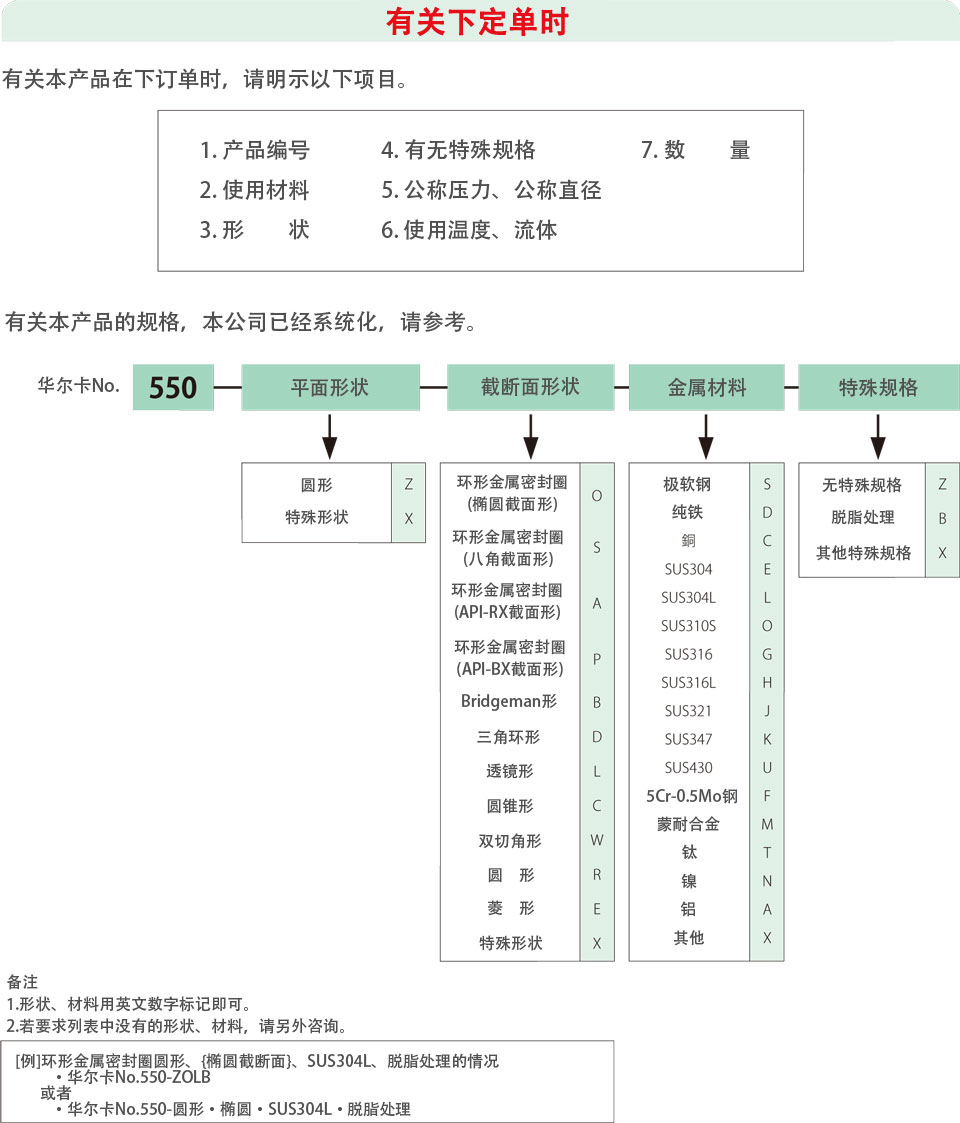

■ 订货相关

■ FAQ

Q. 薄板垫片的法兰缝隙的宽度要如何控制?

A. 缝隙控制有误差就无法得到正确的紧固面压。为有效防止紧固不均,要与扭矩管理灵活并用。

Q. JPI、ASME/ANSI标准法兰的垫片尺寸的差别,请介绍一下?

A. 一般情况下,JPI是ASME/ANSI的引用。原数值毫米换算时取近似值多少有些尺寸差异。实际使用上,可以认为是不论哪种尺寸都具有相同的密封垫片机能。

Q. 设备运输中,即使没有问题,也会在停顿、再次运输时发生泄漏,是为什么?

A. 温度变化时,法兰、螺栓、管线会发生伸缩。在低温情况下(包含再次运转初期的低温),垫片部分的紧固力多会偏低,因松懈而发生泄漏。因此,一般情况下建议再次运转前,要增强紧固力(追加紧固)。

Q. 发生泄漏时,追加紧固有效果么?

A. 有效果。泄漏追加紧固时,请清除内压后再增强紧固。但是,压缩板的话,有可能会因温度变化发生硬化破损,因为不同产品有应该有不同的注意事项。

Q. 不知道该怎么选择密封垫片,能帮我选一下吗?

A. 告诉我们具体的使用条件,本公司的技术担当会帮您选择,推荐合适的产片。

■ 华尔卡手册技术篇
