DSLシリーズ

●タフレタン(No.P9625-DSL)

194

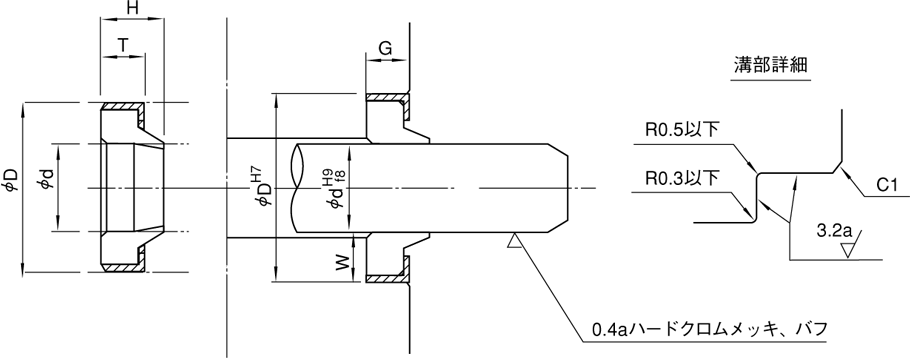

ダストシールおよび溝寸法表                                               単位 mm
呼び番号 d D T H G +0.3
  0
W 呼び番号 d D T H G +0.3
  0
W
DSL  6.3 6.3 16 5 7 5 4.65 DSL35.5 35.5 47.5 6 8 6 6
DSL  7.1 7.1 17 5 7 5 4.95 DSL38 38 50 7 10 7 6
DSL  8 8 18 5 7 5 5 DSL40 40 52 6 8 6 6
DSL  9 9 19 5 7 5 5 DSL45 45 57 6 8 6 6
DSL10 10 20 5 7 5 5 DSL47 47 59 7 10 7 6
DSL11.2 11.2 21 5 7 5 4.9 DSL48 48 60 6 8 6 6
DSL12.5 12.5 23 5 7 5 5.25 DSL50 50 62 6 8 6 6
DSL14 14 24 5 7 5 5 DSL53 53 67 6 8 6 7
DSL15 15 25 5 7 5 5 DSL55 55 69 6 8 6 7
DSL16 16 26 5 7 5 5 DSL56 56 70 6 8 6 7
DSL18 18 30 5 7 5 6 DSL60 60 74 6 8 6 7
DSL20 20 32 5 7 5 6 DSL63 63 77 6 8 6 7
DSL21.5 21.5 31.5 5 7 5 5 DSL64 64 78 8 11 8 7
DSL22.4 22.4 34.4 6 9 6 6 DSL65 65 79 6 8 6 7
DSL25 25 37 5 7 5 6 DSL67 67 81 6 8 6 7
DSL27 27 39 6 9 6 6 DSL70 70 84 6 8 6 7
DSL28 28 40 5 7 5 6 DSL71 71 85 6 8 6 7
DSL30 30 42 5 7 5 6 DSL75 75 89 6 8 6 7
DSL31.5 31.5 44 5 7 5 6.25 DSL80 80 94 6 8 6 7
DSL32 32 44 7 10 7 6 DSL85 85 99 6 8 6 7
DSL35 35 47 6 8 6 6 DSL90 90 104 6 8 6 7

                                                                単位 mm
呼び番号 d D T H G +0.3   0 W 呼び番号 d D T H G +0.3   0 W
DSL  92 92 106 8 11 8 7 DSL175 175 195 8 11 8 10
DSL  95 95 109 6 8 6 7 DSL180 180 205 8 11 8 12.5
DSL100 100 114 6 8 6 7 DSL190 190 215 8 11 8 12.5
DSL105 105 121 6 8 6 8 DSL200 200 225 8 11 8 12.5
DSL106 106 122 6 8 6 8 DSL204 204 220 8 11 8 8
DSL110 110 126 6 8 6 8 DSL210 210 235 8 11 8 12.5
DSL112 112 128 6 8 6 8 DSL212 212 237 12 17 12 12.5
DSL115 115 127 6 8 6 6 DSL220 220 245 8 11 8 12.5
DSL118 118 134 6 8 6 8 DSL224 224 249 12 17 12 12.5
DSL120 120 136 6 8 6 8 DSL225 225 250 12 17 12 12.5
DSL125 125 141 6 8 6 8 DSL230 230 255 8 11 8 12.5
DSL130 130 146 8 11 8 8 DSL236 236 261 12 17 12 12.5
DSL132 132 148 8 11 8 8 DSL240 240 265 8 11 8 12.5
DSL135 135 155 8 11 8 10 DSL250 250 275 8 11 8 12.5
DSL140 140 160 8 11 8 10 DSL260 260 280 10 14 10 10
DSL145 145 165 8 11 8 10 DSL265 265 290 12 17 12 12.5
DSL150 150 170 8 11 8 10 DSL270 270 290 10 14 10 10
DSL155 155 171 8 11 8 8 DSL280 280 310 10 14 10 15
DSL160 160 180 8 11 8 10 DSL290 290 310 10 14 10 10
DSL165 165 185 8 11 8 10 DSL300 300 330 10 14 10 15
DSL170 170 190 8 11 8 10 DSL315 315 335 10 14 10 10


備 考 標準材料は、タフレタンである。ニトリル ゴム、ふっ素ゴムは、別途相談のこと。
