(10)ハイドロリックリップパッキン

●布入り天然ゴム(No.710)
●布入りニトリルゴム(No.2710)

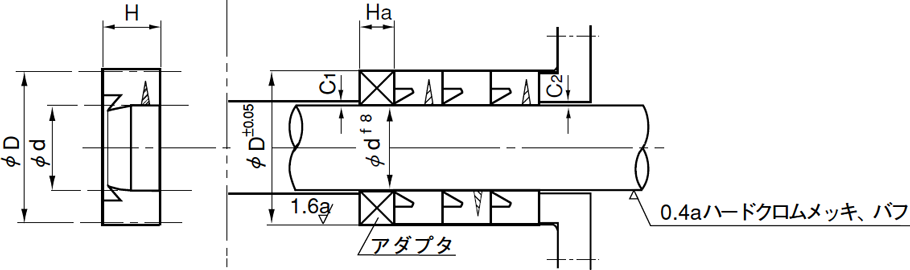

ハイドロリックリップパッキンおよび溝寸法

単位 mm
呼び番号 d D H C1 C2
H  50 50 80 22 0.17以下 0.03以下
H  75 75 105 22 0.17以下 0.03以下
H100 100 130 22 0.17以下 0.03以下
H125 125 155 22 0.17以下 0.03以下
H150 150 190 30 0.20以下 0.10以下
H175 175 215 30 0.20以下 0.10以下
H200 200 240 30 0.20以下 0.10以下
H225 225 265 30 0.20以下 0.10以下
H250 250 290 30 0.20以下 0.10以下
H275 275 325 37 0.30以下 0.15以下
H300 300 350 37 0.30以下 0.15以下
H325 325 375 37 0.30以下 0.15以下
H350 350 400 37 0.30以下 0.15以下
H375 375 425 37 0.30以下 0.15以下
H400 400 450 37 0.30以下 0.15以下
H425 425 475 37 0.30以下 0.15以下
H450 450 500 37 0.30以下 0.15以下
H475 475 525 37 0.30以下 0.15以下
H500 500 550 37 0.30以下 0.15以下
H525 525 575 37 0.50以下 0.25以下
H550 550 600 37 0.50以下 0.25以下
H575 575 625 37 0.50以下 0.25以下
H600 600 650 37 0.50以下 0.25以下
H625 625 675 37 0.50以下 0.25以下
H650 650 700 37 0.50以下 0.25以下
H675 675 725 37 0.50以下 0.25以下
H700 700 750 37 0.50以下 0.25以下
H725 725 775 37 0.50以下 0.25以下
H750 750 800 37 0.50以下 0.25以下
H800 800 850 37 0.50以下 0.25以下
H850 850 900 37 0.50以下 0.25以下
H900 900 950 37 0.50以下 0.25以下


アダプタ細部寸法表

単位 mm
d D 高さHa
50~125  d+30  15 + 1
   0
150~250  d+40  20 + 2
   0
275~500  d+50  25+ 3
   0
525~900  d+50  25 + 3
   0

備考 アダプタは、グランドパッキン(バルカーNo.61)を使用のこと。
