2.1.2 バルフロンライニング鋼管サニタリー

(1)適用範囲/構成材料


(2)種類と特長

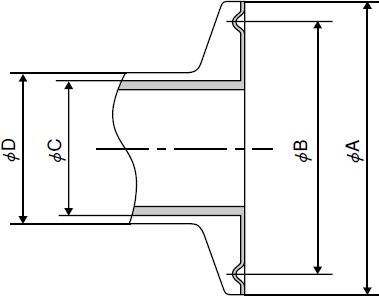

(3)主要寸法(No.7042-F)


単位:mm
大きさの呼び S A B C D
1 50.5 43.5 23 25.4
1.25 50.5 43.5 29.4 31.8
1.5 50.5 43.5 35.7 38.1
2 64 56.5 47.8 50.8

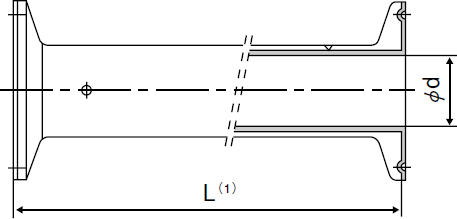

(4)直 管(No.7042F-P)


単位:mm
大きさの呼び S φd L(1)
1 20 200~2000
1.25 26.4 200~2000
1.5 32.7 200~2000
2 44.8 200~2000

注(1) L寸法は、金属寸法である。

(5)90°エルボ(No.7042F-L)


単位:mm
大きさの呼び S φd L(1)
1 20 55
1.25 26.4 55
1.5 32.7 70
2 44.8 82

注(1) L寸法は、金属寸法である。

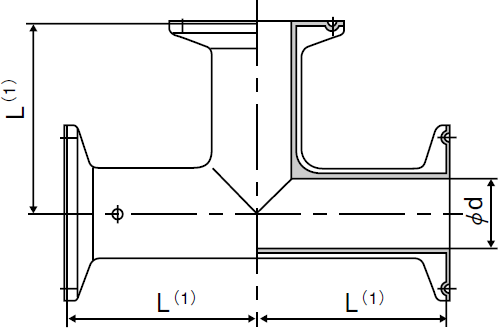

(6)同型ティー(No.7042F-ST)


単位:mm
大きさの呼び S φd L(1)
1 20 55
1.25 26.4 55
1.5 32.7 70
2 44.8 82

注(1) L寸法は、金属寸法である。

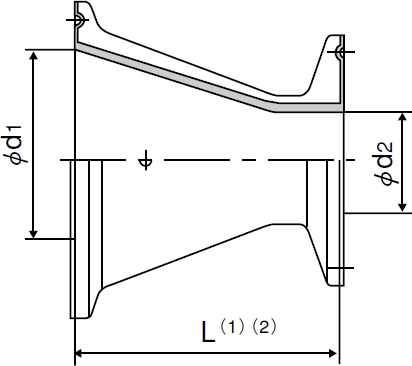

(7)同心レデューサ(No.7042F-CR)


単位:mm
大きさの呼び S φd1 L(1)(2)
φd2
1 20
1.25 26.4 55
1.5 32.7 55
2 44.8 55

注(1) L寸法は、金属寸法である。
 (2) L寸法は、大径側の値を参照のこと。
備 考 サイズの組み合わせは、別表を参照のこと。

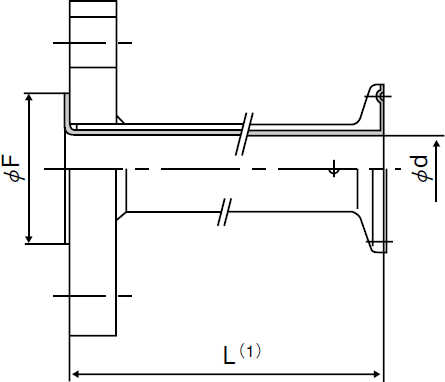

(8)フランジアダプター(No.7042F-FA)


単位:mm
大きさの呼び S φd L(1)
1 20 80
1.25 26.4 80
1.5 32.7 80
2 44.8 80

注(1) L寸法は、金属寸法である。
備 考 サイズの組み合わせは、別表を参照の
    こと。

[クランプ面形状の区分]
種   類 Gタイプ Rタイプ TWタイプ
P すべて 凹 凹凸 すべて 平
L
ST 主管凹凸、枝管凹
CR 小径凹 大径凸
FA 凹凸


[サイズの組み合わせ]
CR 小口径側
1S 1.25S 1.5S 2S
1S
1.25S
1.5S
2S

FA フランジ側
20A 25A 32A 40A 50A
1S
1.25S
1.5S
2S
