2.2.3 バルフロン単体容器

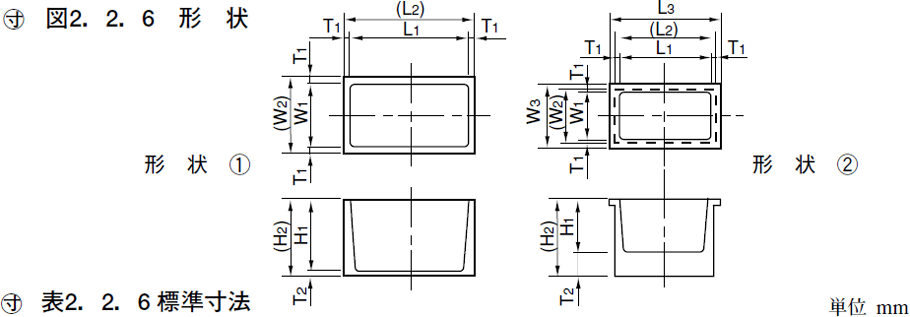

(1)PTFE一体成形角槽(No.7BR563)

NO 型 番 W1 L1 H1 W2 L2 H2 T1 T2 W3 L3 形 状
1 CF-73 130 230 245 150 250 260 10 15 180 280
2 CF-84 140 200 300 160 220 315 10 15
3 CF-115 190 280 220 210 300 230 10 10
4 CF-140 120 520 230 140 540 255 10 25
5 CF-170 200 500 170 220 520 190 10 20
6 CF-185 225 330 250 245 350 265 10 15
7 CF-220 200 400 275 230 430 290 15 15
8 CF-245 240 400 260 270 430 283 15 23
9 CF-250-A 224 410 270 254 440 290 15 20
10 CF-250-B 211 496 240 235 520 260 12 20
11 CF-260 160 500 330 200 540 350 20 20
12 CF-270S 300 300 290 316 316 300 8 10
13 CF-300 240 430 290 270 460 305 15 15
14 CF-310 261 496 240 285 520 260 12 20
15 CF-330-A 220 420 365 240 440 375 10 10
16 CF-330-B 220 420 365 240 440 375 10 10
17 CF-350S 400 400 220 440 440 240 20 20
18 CF-515S 350 350 420 370 370 430 10 10
19 CF-520 300 510 330 330 540 345 15 15
20 CF-535 320 510 330 350 540 355 15 25
21 CF-550 330 575 290 350 595 310 10 20 380 625
22 CF-575S 380 380 395 400 400 415 10 20 440 440
23 CF-600 430 536 260 460 566 275 15 15
24 CF-730 356 466 440 396 506 460 20 20
25 CF-1090S 510 510 420 540 540 435 15 15
26 CF-1150 430 500 530 460 530 570 15 40
27 CF-1750S 500 500 705 530 530 720 15 15
28 CF-335 232 836 175 272 876 190 20 15

備 考 寸法については、若干の微調整が可能であるので指示のこと。

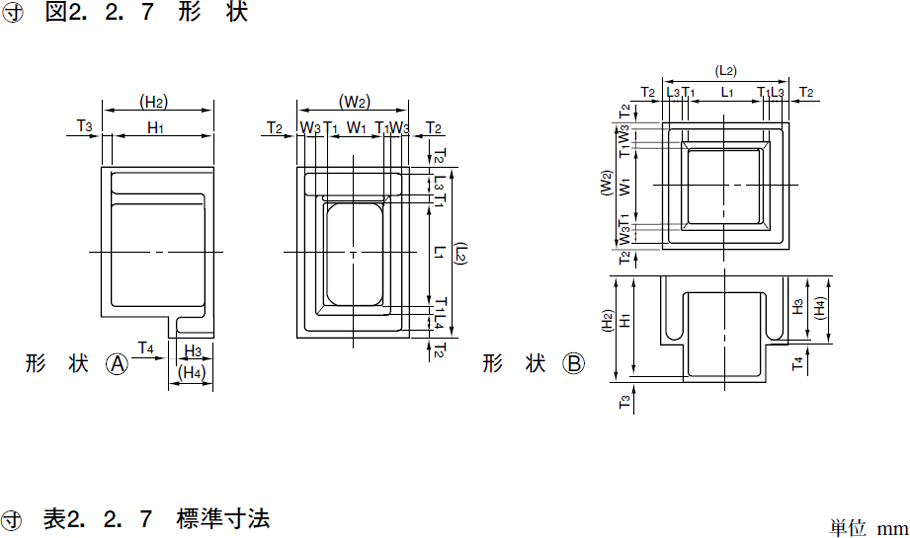

(2)PTFE一体成形オーバーフロー槽(No.7BR564)

NO 型 番 W1 L1 H1 W2 L2 H2 W3 L3 L4 H3 H4 T1 T2 T3 T4 形状
1 OF-41M 185 190 235 285 305 250 25 40 25 65 80 10 15 15 15 A
2 OF-52M 205 410 240 295 550 260 25 75 25 130 140 10 10 20 10 A
3 OF-61M-A 210 190 275 290 280 290 20 30 20 65 80 10 10 15 15 A
4 OF-61M-B 280 272 260 360 392 280 20 60 20 70 90 10 10 20 20 A
5 OF-62M-A 240 430 300 330 540 315 20 40 20 65 80 15 10 15 15 A
6 OF-62M-B 240 410 260 330 550 280 25 75 25 100 110 10 10 20 10 A
7 OF-62M-C 250 460 295 330 600 320 20 80 20 90 110 10 10 25 10 A
8 OF-62M-AT 240 430 300 330 540 320 20 40 20 65 80 15 10 20 15 A
9 OF-81M 290 315 345 450 475 360 50 50 200 220 15 15 15 20 B

備 考 寸法については、若干の微調整が可能であるので指示のこと。
