(5)ダイナミックベローズ:Mシリーズ

(5)ダイナミックベローズ:Mシリーズ
長寿命のダイナミックベローズである。
302

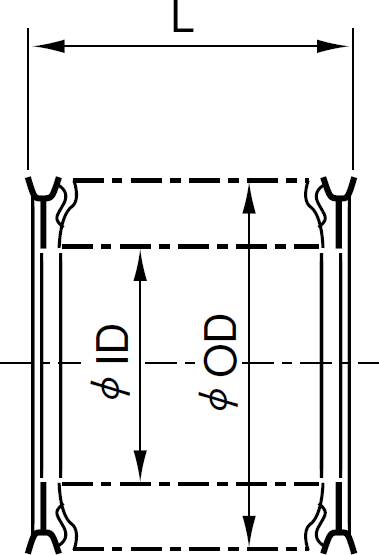

単位:mm
呼 び 伸縮量 ID OD L(参考) 作動範囲
M・8-20 20 8 22 35 20~40
M・10-20 10 24 35 20~40
M・12-20 12 26 35 20~40
M・14-20 14 28 35 20~40
M・18-20 18 32 35 20~40
M・23-20 23 37 35 20~40
M・28-20 28 42 35 20~40
M・32-20 32 48 35 20~40
M・37-20 37 53 35 20~40
M・40-20 40 60 35 20~40
M・50-20 50 70 35 20~40

呼 び 伸縮量 ID OD L 作動範囲
M・8-30 30 8 22 50 28~58
M・10-30 10 24 50 28~58
M・12-30 12 26 50 28~58
M・14-30 14 28 50 28~58
M・18-30 18 32 50 28~58
M・23-30 23 37 50 28~58
M・28-30 28 42 50 28~58
M・32-30 32 48 50 26~56
M・37-30 37 53 50 26~56
M・40-30 40 60 50 26~56
M・50-30 50 70 50 26~56
