(2)バルフロンチューブ

(a)バルフロン(PTFE)スパゲティチューブ(No.7040)……JISK6890準拠

単位:mm
内径×外径 呼び寸法 寸 法 お よ び 許 容 差
内   径 許容差 肉   厚 許容差 長さ m 許容差 %
0.25×0.75 0.25×0.25 0.25 +0.2
-0.1
0.25 ±0.10 1.0
5.0
※10.0
+2
0
0.5×1.5 ※0.5×0.5 0.5 +0.3
-0.1
0.5 ±0.13
0.8×1.8 0.8×0.5 0.8
1×2 ※1.0×0.5 1.0
1×3 1.0×1.0 1.0
1.5×2.5 1.5×0.5 1.5 +0.4
-0.2
0.5
1.5×3.5 1.5×1.0 1.0
2×3 ※2.0×0.5 2.0 +0.5
-0.2
0.5
2×4 2.0×1.0 1.0
2.5×3.5 2.5×0.5 2.5 0.5
3×4 ※3.0×0.5 3.0 +0.5
-0.4
0.5
3×5 3.0×1.0 1.0
4×5 ※4.0×0.5 4.0 0.5
4×6 ※4.0×1.0 1.0
5×6 ※5.0×0.5 5.0 0.5
5×7 5.0×1.0 1.0
6×7 ※6.0×0.5 6.0 0.5
6×8 ※6.0×1.0 1.0
7×8 ※7.0×0.5 7.0 0.5
7×9 7.0×1.0 1.0
8×9 ※8.0×0.5 8.0 0.5
8×10 ※8.0×1.0 1.0
9×10 ※9.0×0.5 9.0 0.5
9×11 9.0×1.0 1.0
10×11 ※10.0×0.5 10.0 0.5
10×12 10.0×1.0 1.0
11×13 11.0×1.0 11.0 ±0.5 1.0
12×14 ※12.0×1.0 12.0
13×15 13.0×1.0 13.0
14×16 14.0×1.0 14.0
15×18 15.0×1.5 15.0 ±0.7 1.5 ±0.20
18×21 18.0×1.5 18.0
20×23 20.0×1.5 20.0 1.0   5.0
25×29 25.0×2.0 25.0 ±0.9 2.0 ±0.30 1

備 考
1.上記寸法は、JIS K 6890に準処。
2.※印は、常備在庫品である。
3.長尺の場合は、別途指示のこと。

(b)バルフロン(PTFE)スパゲティチューブ(No.7040)……バルカー標準
単位:mm
AWG Size No. 内   径 肉   厚
標   準 最   小 最   大 標   準 最   小 最   大
26 0.50 0.41 0.60 0.25 0.15 0.35
24 0.60 0.51 0.70
22 0.75 0.65 0.85
20 0.90 0.82 1.00
19 1.01 0.92 1.10
18 1.11 1.02 1.20
17 1.25 1.15 1.35
16 1.38 1.29 1.50
15 1.60 1.45 1.75
14 1.74 1.63 1.85
13 1.94 1.83 2.05
12 2.15 2.06 2.25
11 2.43 2.32 2.55 0.30 0.20 0.40
10 2.72 2.6 2.85
9 3.05 2.9 3.20
8 3.43 3.26 3.60
7 3.83 3.66 4.00 0.35 0.20 0.50
6 4.31 4.12 4.50 0.40 0.25 0.55
5 4.81 4.62 5.00
4 5.44 5.18 5.70
3 6.11 5.82 6.40
2 6.80 6.55 7.05
1 7.62 7.35 7.90 0.45 0.30 0.60
0 8.53 8.26 8.80

備 考
上記寸法品は、当社標準品であり、常備在庫品(在庫長さ:10m)である。

(c)バルフロン(PTFE)スパゲティチューブ(No.7040)……AMS3653C準拠
単位:mm
AWG
Size
No.
内   径 肉   厚
標   準 最   小 最   大 標   準 許容差(±)
  mm inch mm inch mm inch mm inch mm inch
30 0.31 0.012 0.26 0.010 0.38 0.015 0.23 0.009 0.05 0.002
28 0.38 0.015 0.33 0.013 0.48 0.019
26 0.46 0.018 0.41 0.016 0.55 0.022
24 0.56 0.022 0.51 0.020 0.68 0.027 0.305 0.012 0.07 0.003
23 0.66 0.026 0.59 0.023 0.76 0.03
22 0.71 0.028 0.64 0.025 0.81 0.032
21 0.81 0.032 0.74 0.029 0.91 0.036
20 0.86 0.034 0.82 0.032 1.01 0.04 0.41 0.016
19 0.97 0.038 0.92 0.036 1.11 0.044
18 1.07 0.042 1.02 0.040 1.24 0.049
17 1.19 0.047 1.15 0.045 1.37 0.054
16 1.35 0.053 1.30 0.051 1.54 0.061
15 1.50 0.059 1.45 0.057 1.70 0.067
14 1.68 0.066 1.63 0.064 1.88 0.074
13 1.93 0.076 1.83 0.072 2.08 0.082
12 2.16 0.085 2.06 0.081 2.31 0.091
11 2.41 0.095 2.32 0.091 2.56 0.101
10 2.69 0.106 2.6 0.102 2.84 0.112
9 3.00 0.118 2.9 0.114 3.15 0.124 0.51 0.02 0.100 0.004
¹⁄₈ in. 3.18 0.125 3.05 0.120 3.30 0.13
8 3.38 0.133 3.28 0.129 3.58 0.141
7 3.76 0.148 3.66 0.144 4.01 0.158
6 4.22 0.166 4.12 0.162 4.52 0.178
5 4.72 0.186 4.63 0.182 5.02 0.198
4 5.28 0.208 5.19 0.204 5.68 0.224
3 5.94 0.234 5.82 0.229 6.32 0.249
¹⁄₄ in. 6.48 0.255 6.35 0.250 6.60 0.26
2 6.68 0.263 6.56 0.258 7.06 0.278
1 7.47 0.294 7.35 0.289 7.89 0.311
⁵⁄₁₆ in. 8.15 0.321 7.95 0.313 8.48 0.334
0 8.38 0.330 8.26 0.325 8.81 0.347

備 考
長さについては、別途指示のこと。

(d)バルフロン(PTFE)スパゲティチューブ(No.7040)……AMS3654準拠
単位:mm
AWG
Size
No.
内   径 肉   厚
標   準 最   小 最   大 標   準 許容差(±)
  mm inch mm inch mm inch mm inch mm inch
30 0.31 0.012 0.26 0.010 0.38 0.015 0.15 0.006 0.051 0.002
28 0.38 0.015 0.33 0.013 0.45 0.018
26 0.46 0.018 0.41 0.016 0.53 0.021
24 0.56 0.022 0.51 0.02 0.66 0.026 0.2 0.008
22 0.71 0.028 0.66 0.026 0.81 0.032
20 0.86 0.034 0.82 0.032 0.96 0.038
19 0.97 0.038 0.92 0.036 1.06 0.042
18 1.07 0.042 1.02 0.040 1.16 0.046
17 1.19 0.047 1.15 0.045 1.32 0.052
16 1.35 0.053 1.30 0.051 1.47 0.058
15 1.50 0.059 1.45 0.057 1.65 0.065
14 1.68 0.066 1.63 0.064 1.82 0.072
13 1.93 0.076 1.83 0.072 2.05 0.081
12 2.16 0.085 2.06 0.081 2.31 0.091
11 2.41 0.095 2.32 0.091 2.56 0.101
10 2.69 0.106 2.60 0.102 2.84 0.112
9 3.00 0.118 2.90 0.114 3.15 0.124
¹⁄₈ in. 3.18 0.125 3.53 0.139
8 3.38 0.133 3.28 0.129 3.53 0.139
7 3.76 0.148 3.66 0.144 3.94 0.155
6 4.22 0.166 4.12 0.162 4.42 0.174 0.25 0.01 0.07 0.003
5 4.72 0.186 4.63 0.182 4.95 0.195
4 5.28 0.208 5.19 0.204 5.53 0.218
3 5.94 0.234 5.82 0.229 6.19 0.244
¹⁄₄ in. 6.35 0.250 6.60 0.260
2 6.68 0.263 6.56 0.258 6.93 0.273
1 7.47 0.294 7.35 0.289 7.74 0.305
⁵⁄₁₆ in. 7.95 0.313 8.48 0.334 0.3 0.012
0 8.38 0.330 8.26 0.325 8.69 0.342

備 考
長さについては、別途指示のこと。

(e)バルフロン(PTFE)スパゲティチューブ(No.7040)……AMS3655準拠
単位:mm
AWG
Size
No.
内   径 肉   厚
標   準 最   小 最   大 標   準 許容差(±)
  mm inch mm inch mm inch mm inch mm inch
30 0.31 0.012 0.26 0.010 0.38 0.015 0.23 0.009 0.051 0.002
28 0.38 0.015 0.33 0.013 0.48 0.019
26 0.46 0.018 0.41 0.016 0.55 0.022
24 0.56 0.022 0.51 0.020 0.68 0.027 0.25 0.01 0.07 0.003
23 0.66 0.026 0.59 0.023 0.76 0.030
22 0.71 0.028 0.64 0.025 0.81 0.032
21 0.81 0.032 0.74 0.029 0.91 0.036
20 0.86 0.034 0.82 0.032 1.01 0.040 0.30 0.012
19 0.97 0.038 0.92 0.036 1.11 0.044
18 1.07 0.042 1.02 0.040 1.24 0.049
17 1.19 0.047 1.15 0.045 1.37 0.054
16 1.35 0.053 1.30 0.051 1.54 0.061
15 1.50 0.059 1.45 0.057 1.70 0.067
14 1.68 0.066 1.63 0.064 1.88 0.074
13 1.93 0.076 1.83 0.072 2.08 0.082
12 2.16 0.085 2.06 0.081 2.31 0.091
11 2.41 0.095 2.32 0.091 2.56 0.101
10 2.69 0.106 2.60 0.102 2.84 0.112
9 3.00 0.118 2.90 0.114 3.15 0.124 0.38 0.015
¹⁄₈ in. 3.18 0.125 3.05 0.120 3.30 0.130
8 3.38 0.133 3.28 0.129 3.58 0.141
7 3.76 0.148 3.66 0.144 4.01 0.158
6 4.22 0.166 4.12 0.162 4.52 0.178
5 4.72 0.186 4.63 0.182 5.02 0.198
4 5.28 0.208 5.19 0.204 5.68 0.224
3 5.95 0.234 5.82 0.229 6.32 0.249
¹⁄₄ in. 6.48 0.255 6.35 0.250 6.60 0.260
2 6.68 0.263 6.56 0.258 7.06 0.278
1 7.47 0.294 7.35 0.289 7.89 0.311
⁵⁄₁₆ in. 8.15 0.321 7.95 0.313 8.48 0.334
0 8.38 0.330 8.26 0.325 8.81 0.347

備 考
長さについては、別途指示のこと。

(f)ニューバルフロン(PTFE)チューブ(No.7040EX)
ミリ系

単位:mm
呼び寸法 外   径 内   径 肉   厚
3 3 2 0.5
4 4 3
6 6 4 1.0
8 8 6
10 10 8
12 12 10
14 14 12
16 16 14
17 17 15
19 19 16 1.5

インチ系
単位:mm
呼び寸法 外   径 内   径 肉   厚
¹⁄₈ 3.18 1.65 0.76
¹⁄₄ 6.35 3.96 1.19
³⁄₈ 9.53 6.35 1.59
¹⁄₂ 12.7 9.53
³⁄₄ 19.06 15.87

備 考
表中の寸法以外のものについては、別途指示のこと。

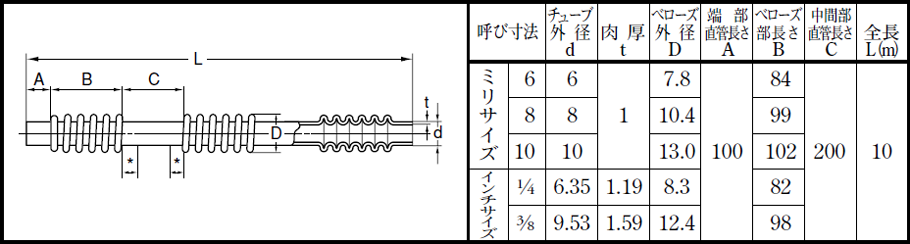

(g)ニューバルフロン(PTFE)ベンダロンチューブ(No.7040-EXF)
単位:mm
314

備 考
1.上記以外の寸法については、別途指示のこと。
2.中間部直管を切断して継手接続の場合は、ベローズ部端部より50mmは避けること(※印部分)。

(h)バルフロン(PTFE)配管用チューブ・ホース(No.7040)
ミリ系
単位:mm
呼び寸法 外   径 内   径 肉   厚
3 3 2 0.5
4 4 3
6 6 4 1
8 8 6
10 10 8
12 12 10
14 14 12
16 16 14
17 17 15

インチ系
単位:mm
呼び寸法 外   径 内   径 肉   厚
¹⁄₈ " 3.18 1.65 0.76
¹⁄₄" 6.35 3.96 1.19
³⁄₈ " 9.53 6.35 1.59
¹⁄₂" 12.7 9.53
³⁄₄" 19.06 15.87

備 考
表中寸法以外のものについては、別途指示のこと。

現場合わせ管用ホース
単位:mm
呼び寸法 内径×外径 肉   厚 長さ m
15 13×16 1.5 5
20 19×22
25 25×28
40 38×42 2
50 49.5×53.5
80 77×81
100 102×106

備 考
1.配管用炭素鋼鋼管(JIS G 3452)に、現地で内装するのに適したホースである。
圧力配管用炭素鋼鋼管(JIS G 3454)用は、別途指示のこと。
2.現場合わせについては、別途指示のこと。
