（10）JPI大口径鋼管平面座管フランジ用リングガスケット（表1.1.10）

対象製品 製品寸法規格 適用フランジ規格
ジョイントシートガスケット
バルフロンガスケット
バルカホイルガスケット		 JPI-7S-16-1998 ANSI/ASME B 16.47（シリーズA）
MSS SP-44
JPI-7S-43（シリーズA）

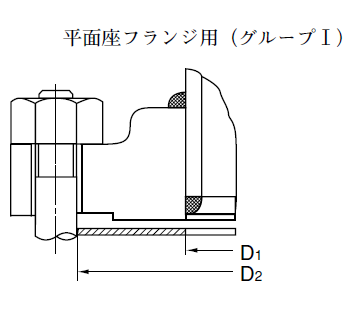

1.1.10
表1．1．10　単位 mm

呼び径 クラス150 クラス300 厚さ
A B 内径 D1 外径 D2 内径 D1 外径 D2
650 26 663 772 663 832 1.5

(2.0)

3.0
700 28 714 829 714 896
750 30 765 880 765 950
800 32 816 937 816 1003
850 34 867 988 867 1054
900 36 917 1045 917 1115
950 38 968 1108 968 1051
1000 40 1019 1159 1019 1111
1050 42 1070 1216 1070 1162
1100 44 1121 1273 1121 1216
1150 46 1171 1324 1171 1270
1200 48 1222 1381 1222 1321
(1250) (50) 1273 1432 1273 1375
(1300) (52) 1324 1489 1324 1426
1350 54 1375 1546 1375 1489
(1400) (56) 1425 1602 1425 1540
(1450) (58) 1476 1659 1476 1591
1500 60 1527 1710 1527 1640
