ゴム製Ｏリングは、作動圧力が増大すると、溝のスキマからハミ出し、破損することで漏れの要因となります。

<図1>　Oリングの漏れ止め原理
バックアップリングを装着しハミ出しを防止します。

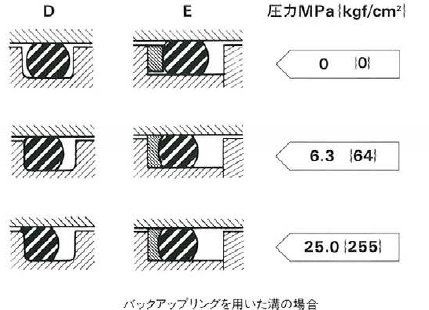

<図2>　各圧力によるOリングの状況

バックアップリングの材料は、現在四ふっ化エチレン樹脂が広く採用されている。

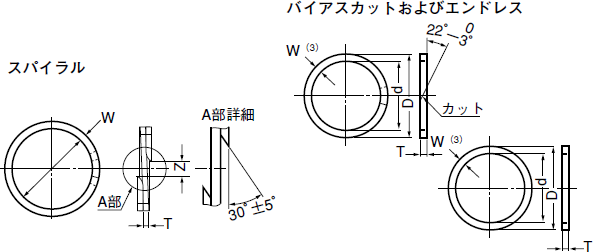

バックアップリングを用いるときの形状および寸法例を以下に示す。



Ｏリング用四ふっ化エチレン樹脂製バックアップリングの形状・寸法（JIS B 2407）　　　　　　単位 mm

Ｏリング		スパイラル				バイアスカットおよびエンドレス(2)(3)
規   格	呼び番号	幅 （Ｗ）		厚    さ （Ｔ）	すき間 （Ｚ）（1）	内    径 （ｄ）		外    径 （Ｄ）		厚    さ （Ｔ）
JIS B 2401	P3 ～P10	1.5	+0.03 -0.06	0.7±0.05	1.2±0.4	ｄ	＋0.15 0	D	0 -0.15	1.25±0.1
〃	P10A  ～P22	2.0	+0.03 -0.06	0.7±0.05	1.4±0.8	ｄ	＋0.15 0	D	0 -0.15	1.25±0.1
〃	P22A  ～P50	3.0	+0.03 -0.06	0.7±0.05	2.5±1.5	ｄ	＋0.20 0	D	0 -0.20	1.25±0.1
〃	P48A ～P150	5.0	+0.03 -0.06	0.9±0.06	4.5±1.5	ｄ	＋0.25 0	D	0 -0.25	1.9±0.13
〃	P150A～P400	7.5	+0.03 -0.06	1.4±0.08	6.0±2.0	ｄ	＋0.30 0	D	0 -0.30	2.75±0.15
〃	G25  ～G145	2.5	+0.03 -0.06	0.7±0.05	4.5±1.5
〃	G150～G300	5.0	+0.03 -0.06	0.9±0.06	6.0±2.0
〃	G25   ～G50					ｄ	＋0.20 0	D	0 -0.20	1.25±0.1
〃	G55  ～G145					ｄ	＋0.25 0	D	0 -0.25	1.25±0.1
〃	G150～G300					ｄ	＋0.30 0	D	0 -0.30	1.9±0.13

注 （１） Ｚは（軸径の基準寸法）　　 の軸に装着したときのすき間とする。
　　（２） バイアスカットおよびエンドレスの項の寸法は、エンドレスの寸法を表わす。バイアスカットは、エンドレス
　　　　　にカットを行う。
　　（３） バイアスカットおよびエンドレスの場合、１個内のＷの最大値と最少値の差は0.05mmをこえないこと。

なお四ふっ化エチレン樹脂製バックアップリングを使用するにあたり、特に注意を要することは、次の通りである。

・スパイラル…34.3MPa｛350kgf/cm²｝以下
・バイアスおよびエンドレス（単体）
　　　　　　　　　…49MPa｛500kgf/cm²｝以下
・バイアスおよびエンドレス（充填材入り）
　　　　　　　　　…49～196MPa｛500～2000kgf/cm²｝

四ふっ化エチレン樹脂製バックアップリング（AN6227、AN6230用）　　　　　単位 mm

Ｏ   リ   ン グ		厚   さ （Ｔ）	幅 （Ｗ）	すき間 （Ｚ）（１）
規   格	呼び番号
A N 6227	1～  7	0.64～0.73	1.38～1.42	0.82～1.57
	8～14		2.21～2.26	0.82～1.98
	15～27		3.05～3.09	1.20～2.36
	28～40	0.79～0.91	4.68～4.72	1.58～4.77
	41～52			2.37～6.35
	53～58	1.17～1.32	6.02～6.07	4.78～7.92
A N 6230	1～25	0.64～0.73	3.02～0.07	2.36～6.35

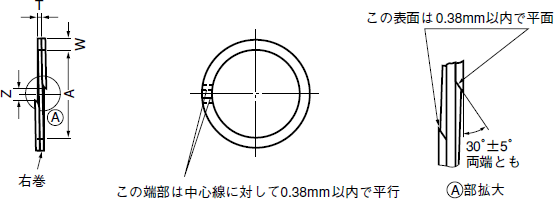

四ふっ化エチレン樹脂製バックアップリング（AN6227,AN6230用）
