华尔氟龙® 挡圈

no image
华尔卡产品编号
7645
产品名
华尔氟龙® 挡圈

产品特长
防止O形圈挤出，辅助密封圈。


■ 用途

对橡胶O形圈施加压力，使之从沟槽内被挤出、破损，引起泄漏。

■ 形状和尺寸

现在四氟乙烯树脂广泛使用挡圈材料。
使用挡圈时候的形状以及尺寸案例如下所示。

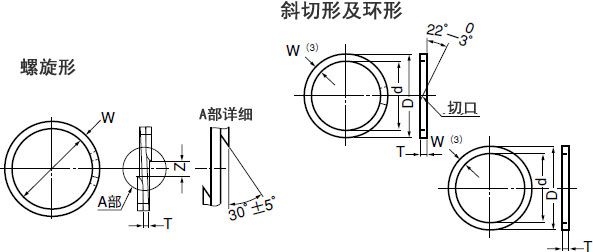

O形圈用四氟乙烯树脂挡圈的形状·尺寸
JIS 单位mm
O形圈 螺旋形 斜切形与环形(2)(3)
规　格 公称尺寸 宽　度
（Ｗ）		 厚　度
（Ｔ）		 游　隙
（Ｚ）（1）		 内　径
（ｄ）		 外　径
（Ｄ）		 厚　度
（Ｔ）
JIS B 2401 P3 ～P10 1.5 +0.03
-0.06		 0.7±0.05 1.2±0.4 ｄ ＋0.15
0		 D 0
-0.15		 1.25±0.1
〃 P10A  ～P22 2.0  +0.03
-0.06		 0.7±0.05 1.4±0.8 ｄ ＋0.15
0		 D 0
-0.15		 1.25±0.1
〃 P22A  ～P50 3.0 +0.03
-0.06		 0.7±0.05 2.5±1.5 ｄ ＋0.20
0		 D 0
-0.20		 1.25±0.1
〃 P48A ～P150 5.0 +0.03
-0.06		 0.9±0.06 4.5±1.5 ｄ ＋0.25
0		 D 0
-0.25		 1.9±0.13
〃 P150A～P400 7.5  +0.03
-0.06		 1.4±0.08 6.0±2.0 ｄ ＋0.30
0		 D 0
-0.30		 2.75±0.15
〃 G25  ～G145 2.5  +0.03
-0.06		 0.7±0.05 4.5±1.5 　 　 　 　 　
〃 G150～G300 5.0  +0.03
-0.06		 0.9±0.06 6.0±2.0 　 　 　 　 　
〃 G25   ～G50 　 ｄ ＋0.20
0		 D 0
-0.20		 1.25±0.1
〃 G55  ～G145 　 ｄ ＋0.25
0		 D 0
-0.25		 1.25±0.1
〃 G150～G300 　 ｄ ＋0.30
0		 D 0
-0.30		 1.9±0.13

注 （1）Z为安装在（轴径的标准尺寸） 的轴上时的游隙。
（2）斜切形及环形的项目的尺寸，表示环形的尺寸。斜切形由环形切断而得。
（3）对于斜切形及环形、每个产品宽度的最大值与最小值的差，不要超过0.05mm。

另外，对于聚四氟乙烯树脂制挡圈，需要特别加以注意的内容如下。


・螺旋形…34.3MPa｛350kgf/cm2｝以下
・斜切形以及环形（单体）
　　　　　　　　　…49MPa｛500kgf/cm2｝以下
・斜切形以及环形（掺填充材料）
　　　　　　　　　…49～196MPa｛500～2000kgf/cm2｝

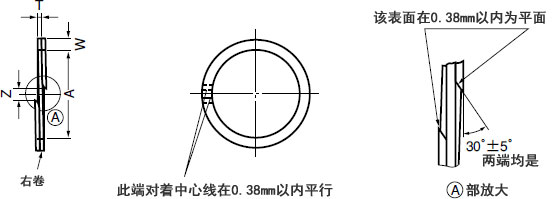

聚四氟乙烯树脂制挡圈(AN6227、AN6230用)
単位 mm
O 形 圈 厚　度
（Ｔ）		 宽　度
（Ｗ）		 游　隙
（Ｚ）（１）
规　格 公称型号
AN 6227 1～  7 0.64～0.73 1.38～1.42 0.82～1.57
8～14 2.21～2.26 0.82～1.98
15～27 3.05～3.09 1.20～2.36
28～40 0.79～0.91 4.68～4.72 1.58～4.77
41～52 2.37～6.35
53～58 1.17～1.32 6.02～6.07 4.78～7.92
A N 6230 1～25 0.64～0.73 3.02～0.07 2.36～6.35

四氟乙烯树脂挡圈（AN6227,AN6230用）

■ FAQ

Q. 规格外尺寸也可以对应吗？

A. 在确认使用条件后，进行个别对应。请咨询。ご使用条件を確認させて頂き、個別に対応いたします。お問い合わせ下さい。
