软 管　7041、7046-1　7046-2

下载PDF版资料

华尔氟龙软管（金属被覆）・・・7041
用不锈钢丝编织层包覆在PTFE管的外侧，并在两端安装金属连接件而成。

华尔氟龙软管・・・7046-1　7046-2
将PTFE软管加工成螺旋形软管
No.7046-1：无法兰
　　　　　　　-2：两端付法兰

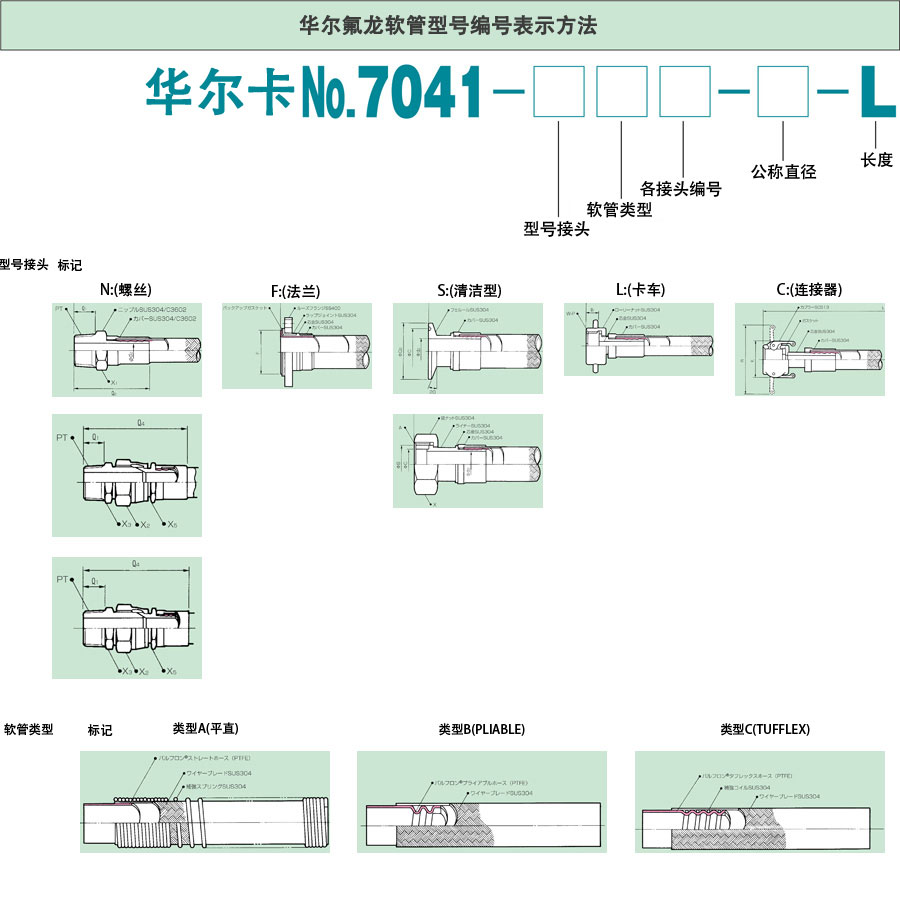

■ 叶片软管　型号编号说明

■各接头编号
螺口接头1　 …凸型固定+凸型固定
螺口接头2 　 …凸型连管接头+凸型固定
螺口接头3　 …凸型连管接头+凸型连管接头
螺口接头4　 …凸型连管接头+凸型连管接头
螺口接头5　 …凸型连接接头+凸型固定
螺口接头6 　 …凸型连管接头+凸型连管接头

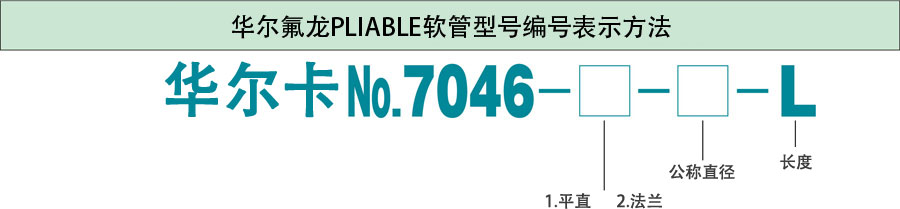

■ 螺旋软管　型号编号说明

■ 产品种类

·产品种类

叶片软管	螺口接头	NA1(软管类型A) NB1(软管类型B) NC1(软管类型C)
		NA2 [软管类型A] NB2 [软管类型B] NC2 [软管类型C]
		NA3 [软管类型A] NB3 [软管类型B] NC3 [软管类型C]
		NA4 [软管类型A] NB4 [软管类型B] NC4 [软管类型C]
		NA5 [软管类型A] NB5 [软管类型B] NC5 [软管类型C]
		NA6 [软管类型A] NB6 [软管类型B] NC6 [软管类型C]
	法兰接头	FA1 [软管类型A] FB1 [软管类型B] FC1 [软管类型C]
	卫生接头	垫片尺寸表
		SA1 [软管类型A] SB1 [软管类型B] SC1 [软管类型C]
		SA2 [软管类型A] SB2 [软管类型B] SC2 [软管类型C]
	卡车接头	LB1 [软管类型B] LC1 [软管类型C]
	连接器接头	CB1 [软管类型B] CC1 [软管类型C]
软管	直管型
	法兰型

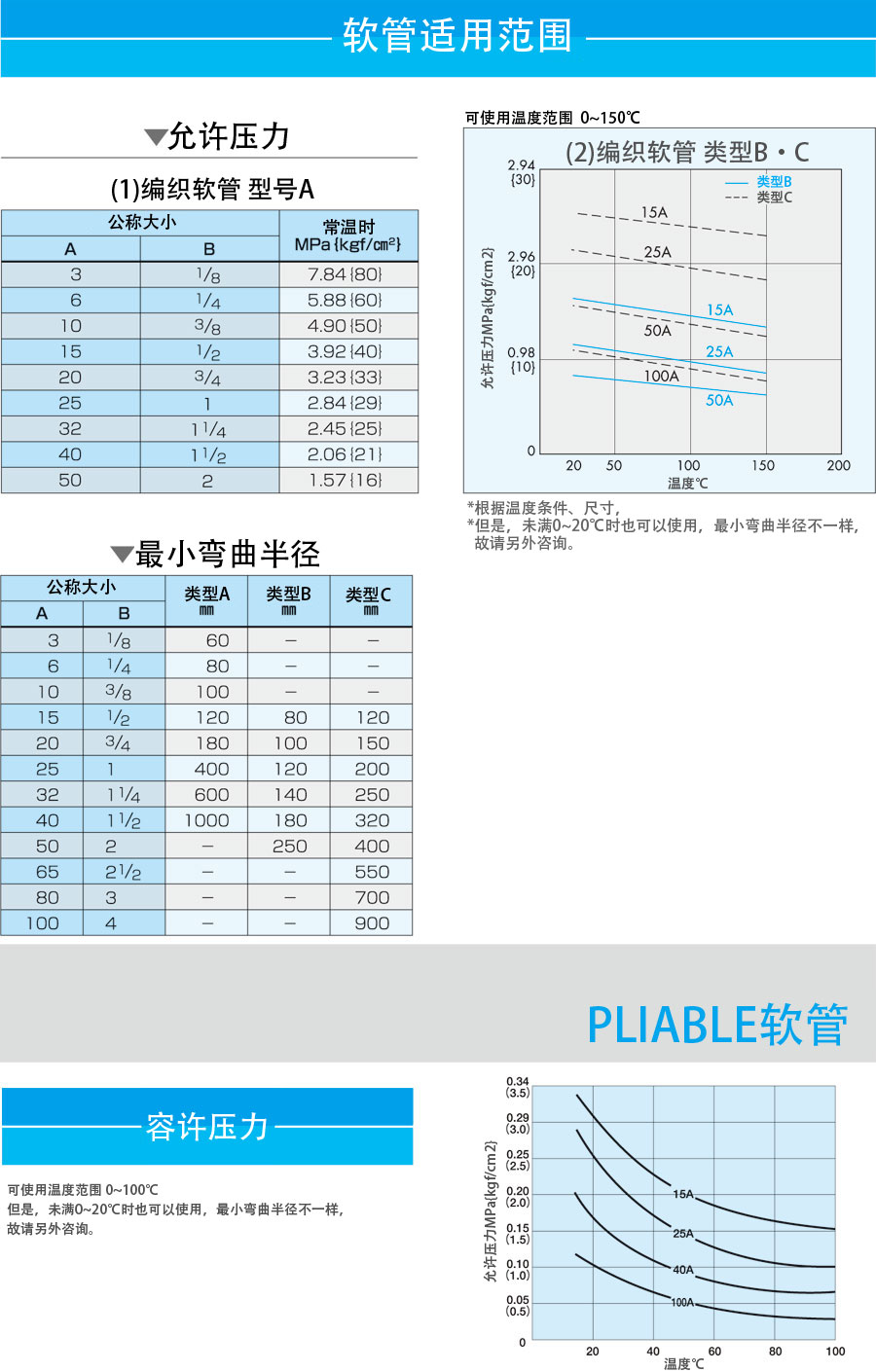

■ 适用范围

■ 用途

■7041 软管
用于蒸汽、化学药品、气体（不燃性）配管及液压机器、食品配管等的轴差、角变位吸收、振动吸收。

■7046 螺旋软管
用于蒸汽、化学药品、食品配管等的轴差、角变位吸收。

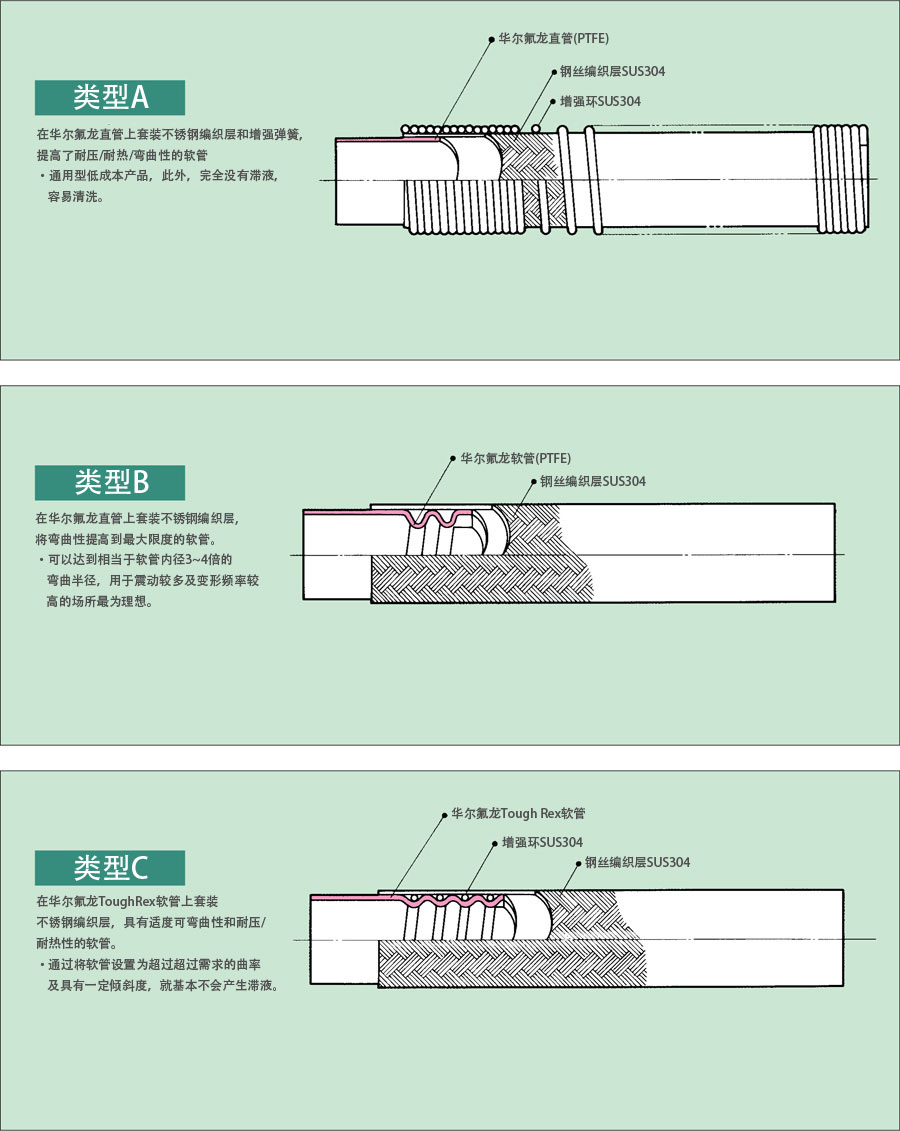

■ 产品特长

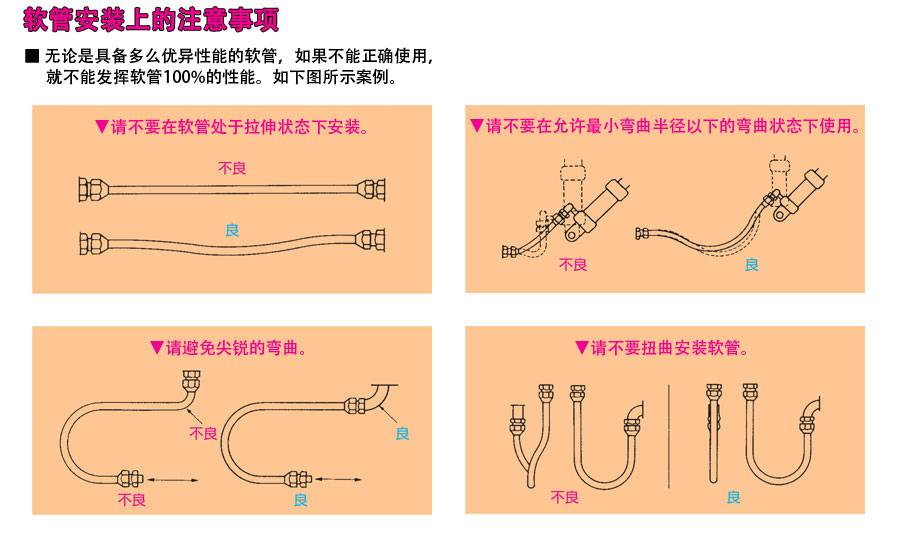

■ 软管使用注意事项

■使用上的注意点
（甲）该软管于膨胀节不同，用于伸缩用时，会引起结构上的障碍，应避免使用。
（乙）日常保存时，应尽量以伸直的状态保管。
