垫片切割器
- 华尔卡产品编号
- CUTTER
- 产品名称
- 垫片切割器
- 特长
- ▶ 是可以在工地或组装现场简单的切裁出法兰用密封垫片的方便工具。
▶ 该产品由于支铁杆自身带有刻度,所以能够容易且准确地对准尺寸。
▶ 通过使用另售的支铁杆(500L),能够切裁到最大 1,000mm。
▶ 除化工厂及炼油厂、炼铁厂的保养、维修部门外,作为设备及装置制造商的组装工厂及配
管工程等的作业现场所不可欠缺的工具之一,应予以常备。
-
切割范围
- 最小直径:50mm
最大直径:540mm
另外,使用另售的支铁杆(500L),则最大能够切割到直径 1,000mm。
-
部件的吩咐
- 由于长期使用而导致部件磨损时,应该更换备用部件。
当个别部件遗失时,本公司也接受单个部件的订购。
(刀片是 5 片为 1 组的套装,本公司接受此类订货。)
-
使用步骤

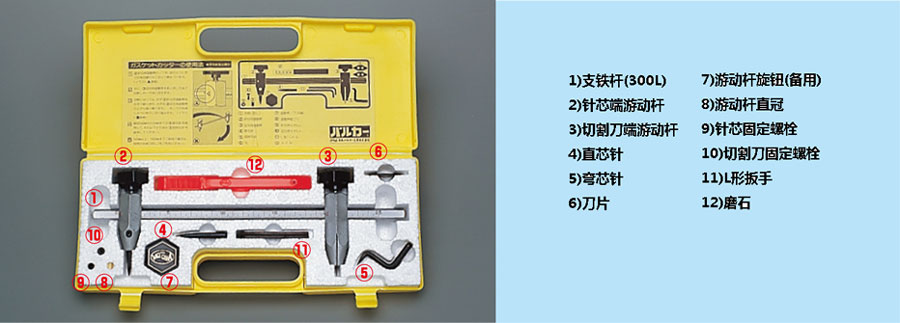

- 1. 首先在针芯端游动杆 ② 的下部,卡入直芯针 ④ 或弯芯针 ⑤,用针芯固定螺栓 ⑨ 加以固定。此时,当切裁直径在 50mm 以下时使用弯芯针,超过此范围时使用直芯针。
2. 然后用 2 根切割刀固定螺栓⑩将刀片⑥安装在切割刀端游动杆 ③ 的沟槽处。
3. 将针芯端游动杆 ② 与切割刀端游动杆 ③ 穿在支铁杆 ① 上。
4. 将针芯端游动杆 ② 的 V 标记如图 A 所示对准支铁杆 ① 的零刻度,旋紧旋钮。
5. 将切割刀端游动杆 ③ 的 V 标记移动到支铁杆 ① 上想切裁的密封垫片半径尺寸位置,同样旋紧旋钮。
6. 在切割时,在水平的台面或地面上铺上薄板或纸盒板,将材料平铺其上,如图 B 所示进行切裁,用左手扶住针芯端游动杆 ②,轻轻按住将直芯针 ④或弯芯针⑤刺入。用右手抓住切割刀端游动杆 ③,轻轻按压住,如同画圆一样旋转,慢慢进行切割。
