公称容量 ℓ	罐体尺寸  mm			实际容量 ℓ	罐体厚度（参考）mm
	φD	H1	H2		0.2MPa {2.0kgf/cm2} 未满	0.39MPa {2.0kgf/cm2} 未满
1,000	1,000	1,150	1,538	1,099
1,000	1,200	800	1,266	1,171		(4.0)
1,500	1,200	1,180	1,646	1,671
1,500	1,300	965	1,469	1,717
2,000	1,300	1,340	1,844	2,217	(4.0)
2,000	1,400	1,130	1,672	2,271
3,000	1,400	1,785	2,327	3,271		(6.0)
3,000	1,500	1,515	2,097	3,334
4,000	1,500	2,085	2,667	4,334
4,000	1,800	1,350	2,048	4,577
5,000	1,800	1,745	2,443	5,577
5,000	1,900	1,530	2,266	5,678
6,000	1,800	2,140	2,838	6,334
6,000	1,900	1,885	2,621	6,678
7,000	1,900	2,235	2,971	7,678	(6.0)	(6.0)
7,000	2,000	1,980	2,756	7,791
8,000	2,000	2,300	3,076	8,791
8,000	2,100	2,050	2,864	8,916		(9.0)
10,000	2,000	2,935	3,711	10,791
10,000	2,100	2,630	3,444	10,916
15,000	2,400	3,020	3,950	10,368

备　注　1. 也可以制作超过15m³的密封槽。
　　　　2. 不可运送的罐槽，根据形状、使用条件等也可以制作。

	PTFE	PFA
内衬厚度mm	２～３	２～３
内衬方式	粘结类型	粘结类型
使用温度（℃）	～120	～120
压　力（MPa）	0.98	0.98
使用流体	・可以使用于强酸、混合酸、强碱溶剂等所有的化学药品。 ・不可使用于高温高压下的氟气体、溶融碱性金属。	・和PTFE几乎一样。

PTFE PFA 密封板内衬

・罐体形状.材质 ・圆筒形及角形等所有内衬。 ・盖板形状是以平板、10%碟形板、锥形板为标准。 ・材料：碳钢、SUS、其他的金属材料、FRP ・本体法兰：以JIS5·10kgf/cm2为标准。 ・喷管：以长度100mm、SGP、JIS10kgf/cm2为标准。 ・制作范围 ・尺寸：内径φ500以上，或口500以上。不可运送的超大型产品，会现场施工。 ・成为密闭容器时，设置升降口（20B以上）。 ・现场施工产品，采用顶板可以从本体法兰拆卸的构造。

华尔氟龙PLP板材是衬里高比重板材，采用变性后的PTFE树脂型号（变性PTFE），并通过不改变比重的化学蚀刻方法使其具有了粘附性。

耐药品性：与PTFE完全相同，不会因化学药品或溶剂而腐蚀、溶解或膨胀劣化。

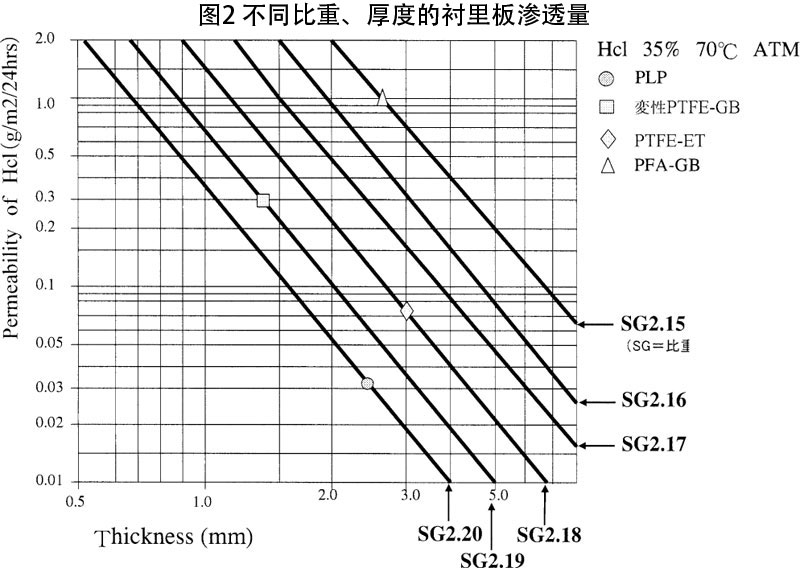

耐渗透性：比重达到了2.20，极少出现药液或气体渗透现象。
表面平滑性：具有变性PTFE所特有的优异表面平滑性。
焊接性：与变性PTFE特有的焊接棒材（PFA)的融合性良好，具有优异的焊接性。
施工性：没有玻璃布层叠结构，因此便于塑性加工，与镜面板或入孔喇叭管部位等罐体的融合良好，用作衬里时很少发生对板材表面的损伤。


（b）耐渗透性




（c）蚀刻（ET）板材与玻璃背衬（GB）板材
<加工方法>
ET：使用蚀刻处理液进行化学表面改质。
GB：通过加热处理进行熔融融合+熔融埋置

在进行玻璃被衬熔融加工时，由于要在加热到熔点以上后迅速冷却，被加热部分板材的比重降低。

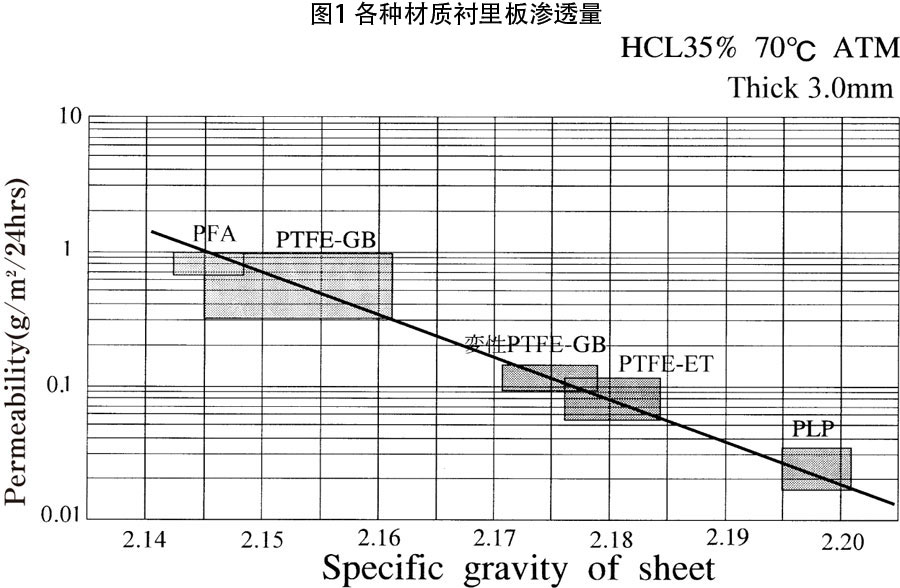

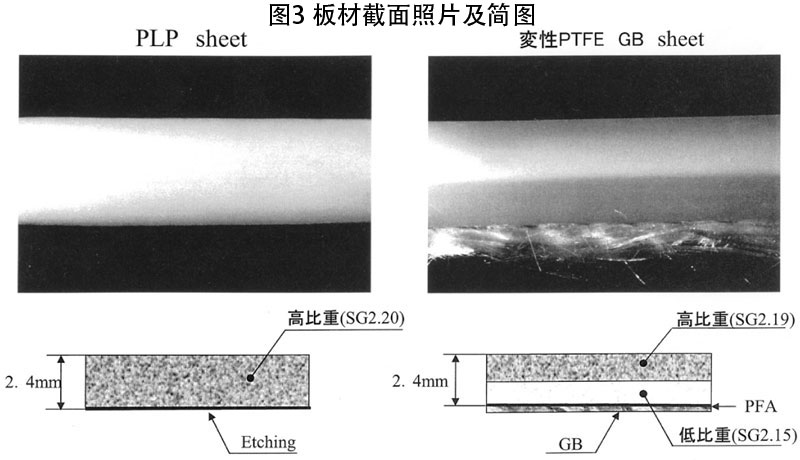

比重降低的话，渗透量就会急剧增加，对罐槽的使用寿命有很大影响。下图为衬里板的截面。GB板材中约一半厚度的GB部分出现了比重降低。

华尔氟龙内衬槽只面向海外销售。
