密封材料
- 华尔卡产品编号
- 7330-CV
7631
7510
7520
7640
7740
7777 - 产品名
- 7330-CV 夹碳布密封圈
7631 V型密封圈
7510 活塞环
7520 扇形杆密封圈
7640 O形圈
7740 滑动密封圈
7777 VF密封圈 - 产品特长
-
（7330-CV)将经过PTFE处理的碳布层压、模压成截面呈V形的环状密封圈。
（7631）将PTFE或加入填充材料的PTFE切削，加工成V形截断面形状的密封圈。
（7510）切削加工加入填充材料的PTFE、用于往复运动的轴承密封材料。通过内径侧安装的金属拉力环的弹力发挥密封性能。
（7520）切削加工加入填充材料的PTFE、用于往复运动的轴承密封材料。通过内径侧安装的金属线圈型弹簧的伸缩力发挥密封性能。
（7640）将PTFE加工成O形圈形状的密封材料。
（7740）切削加工加入填充材料的PTFE、用于往复运动的轴承密封材料。通过内径侧安装的橡胶的弹力发挥密封性能。
（7777）使用密封成分中加入填充材料PTFE的油封。
■ 夹碳布密封圈
| 项目 | V形密封圈 | L形密封圈 | ||||||
| 用途 | 种类V形圈用途 可用于各种气缸的活塞杆密封、活塞密封、柱塞泵的填料密封、冲压机的冲头密封、阀门的轴密封、其他往复运动的密封材料。 | 各种汽缸的活塞密封、轴往复密封、外部滑动部密封 | ||||||
■ V型密封圈

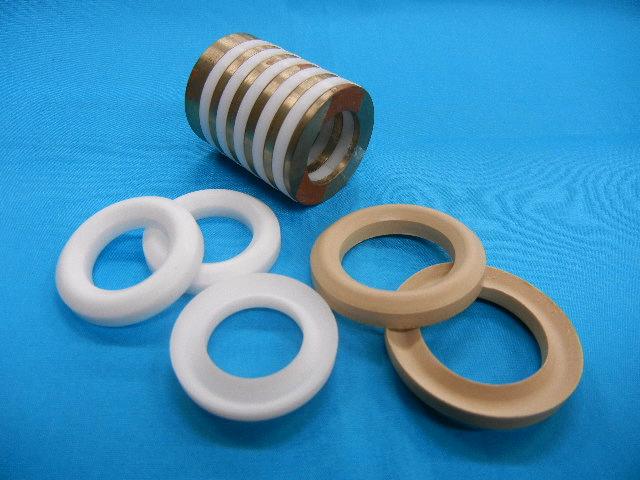

华尔氟龙V形密封圈（No.7631)
将PTFE树脂切削加工成唇形密封圈，和橡胶产品相比，耐药性和低摩擦性优异。
另外，通过采用掺有填充材料的材料，改善了温度、压力、耐摩擦性。截断面形状分为H、M、L，各有其用途。
（甲）种类与用途
| 种 类 | Ｌ 形 | Ｍ 形 | Ｈ 形 |
|---|---|---|---|
 |
 |
 |
|
| 用 途 | 阀门（控制阀等） 搅拌机 |
柱塞泵 高压阀 |
|
（乙）填料部位设计要领
（1）使用压力与密封圈数
如果安装的片数过多，反而会增加摩擦，降低密封效果。最小标准安装数量如下表所示。
| 种 类 | 使用压力范围、MPa｛kgf/cm2｝ | 密封圈数量 |
|---|---|---|
| Ｌ | 0～1.96MPa｛0～20kgf/cm2｝ | 2～3 |
| Ｍ | 1.96～4.90MPa｛20～50kgf/cm2｝ | 3 |
| 4.90～6.86MPa｛50～70kgf/cm2｝ | 4 | |
| Ｈ(1) | 6.86～14.70MPa｛70～150kgf/cm2｝ | 5 |
| 14.70～29.40MPa｛150～300kgf/cm2｝ | 6 |
注 并用间隔圈
（2）组合环
即使是金属组合环也可以适用，但请尽可能使用质地相同的产品。

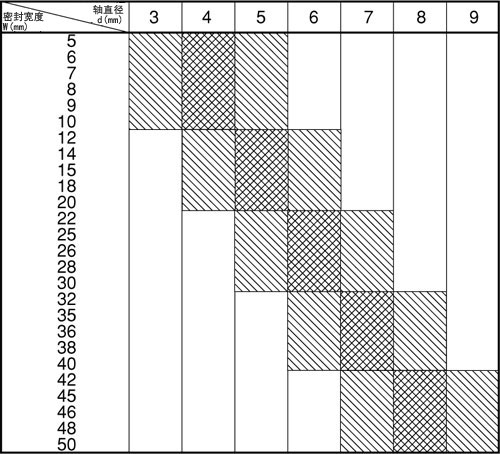

（3）轴径与密封圈宽度
W=填料箱的宽度

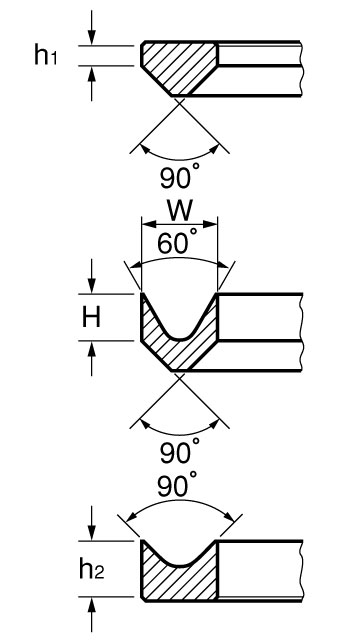

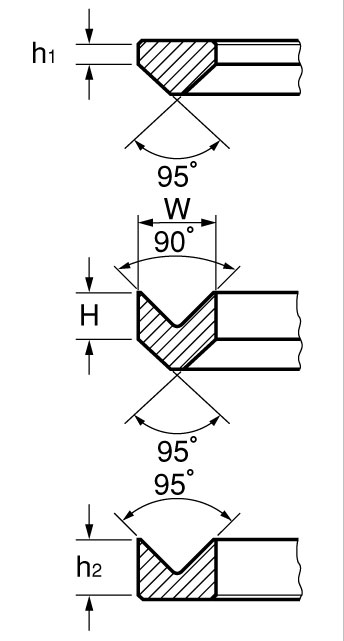

（4）密封圈宽度与高度
| 密封圈宽度 Ｗ（mm） |
密封圈高度 Ｈ（mm） |
组合环高度 h1（mm） |
组合环高度 h2（mm） |
|---|---|---|---|
| 3 | 1.6 | 0.9 | 3 |
| 4 | 2.4 | 1.2 | 4 |
| 5 | 3 | 1.5 | 5 |
| 6 | 3.6 | 1.8 | 6 |
| 7 | 4.2 | 2.1 | 7 |
| 8 | 4.8 | 2.4 | 8 |
| 9 | 5.4 | 2.7 | 9 |
| 10 | 6 | 3 | 10 |
注 符号Ｈ、h1、h2参照（甲）种类与用途的项目。
⑤弹簧调节

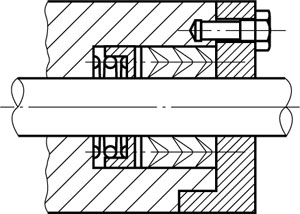

此密封圈在温度变化剧烈的情况下，易发生收缩，因此此种情况下安装下图的弹簧，能够达到调节的效果。

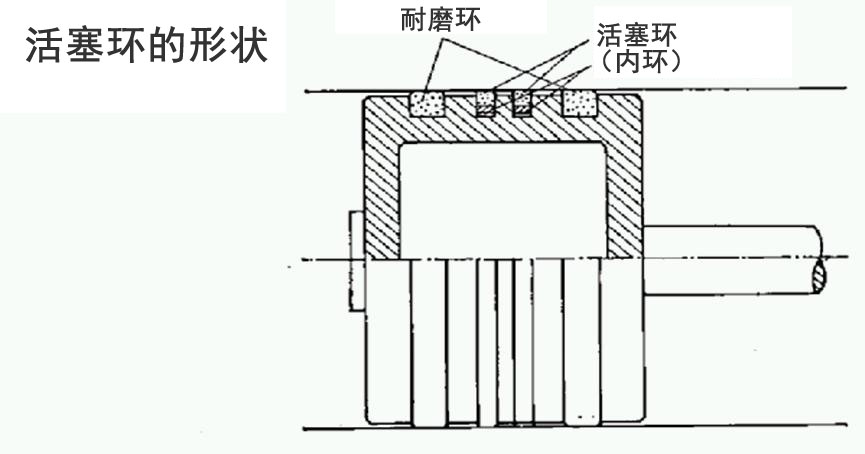

■ 活塞环
根据指定形状，对四氟乙烯树脂（PTFE）进行切削加工而成的活塞密封。由于其本身具有润滑性，所以可适用于无润滑材料。
另外，静摩擦系数和动摩擦系数的差值较小，可开始进行平滑的运动。

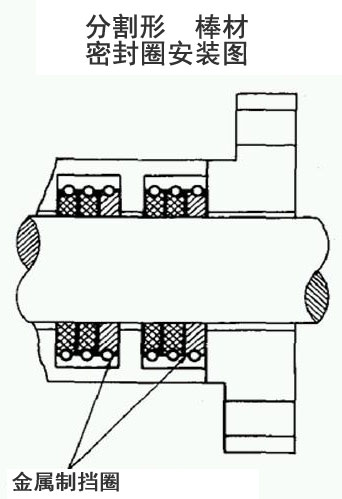

■ 扇形杆密封圈

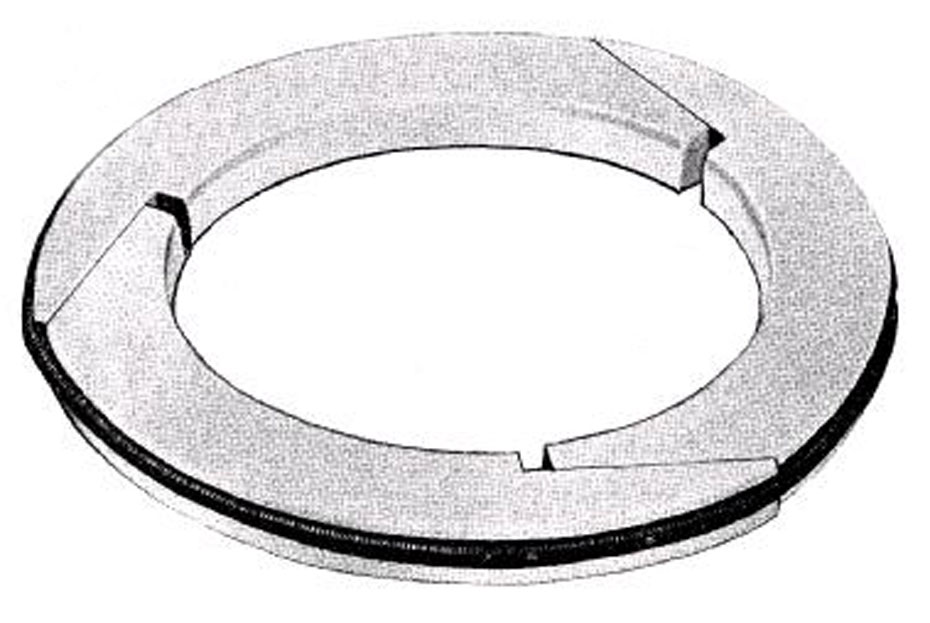

扇形杆密封圈，是将耐磨损性优良的填充材PTFE环切削加工成扇形形状的密封圈。装上金属挡圈使用。■ Ｏ形圈

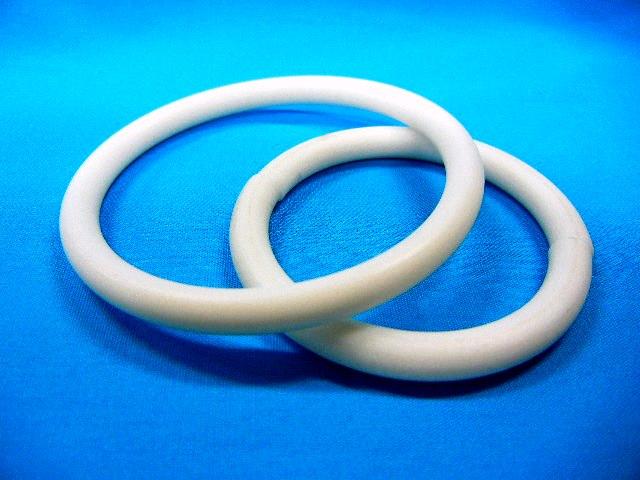

将PTFE按照O形圈形状切削加工的密封材料。具有优异的耐热、耐药品、耐溶剂性，作为固定密封用。■ 滑动密封圈

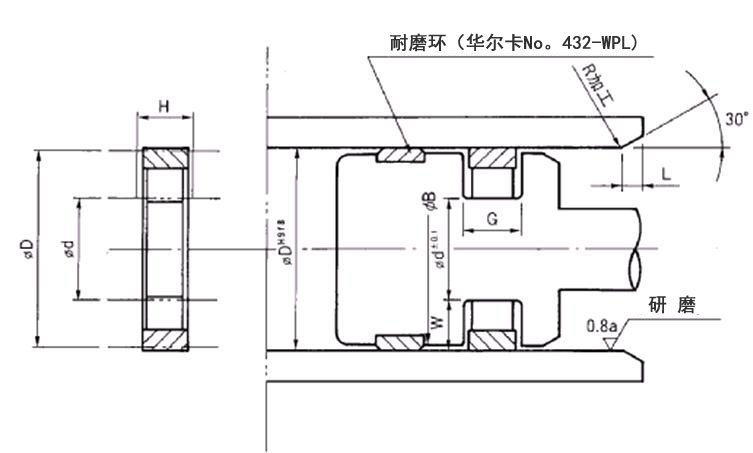

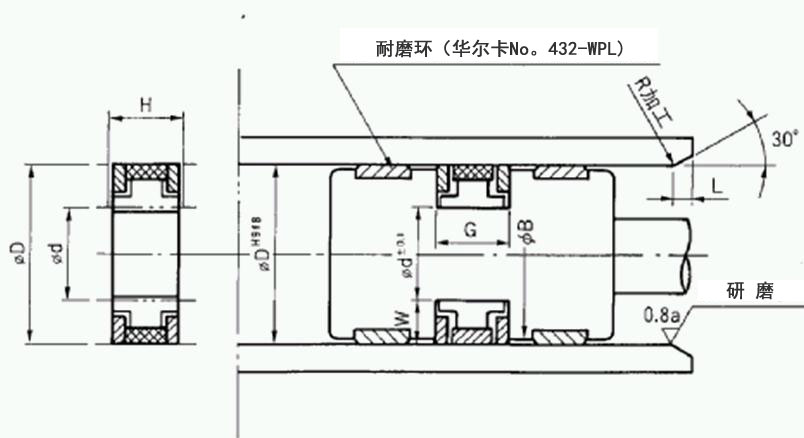

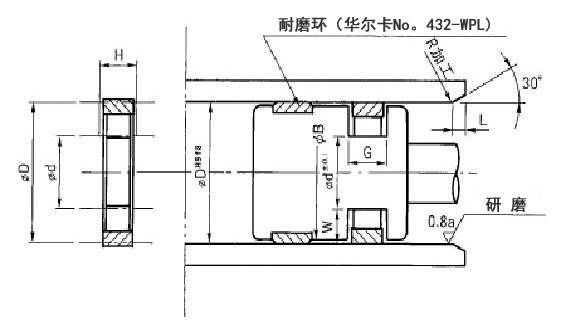

滑动密封圈（No.7740AP系列）
滑动密封圈是在滑动测配备氟树脂（PTFE)制的环，在非滑动侧配备弹性体环而成的组合密封圈。该密封圈主要作为往复运动的外径密封材料，在液压机器中有较高的使用度。
＜特点＞
（1）耐磨损性、耐久性优异。
（2）即使是在低速条件下也不会发生滞塞。
（3）所谓唇形密封圈，就是可以以1个密封圈密封来自不同的两个方向的压力。
（4）安装在机器上后，即使长时间放置，也很少粘结在相对的滑动面上。
（5）高压、高速下的摩擦阻力变动小。
＜外壳部分设计要领＞
(甲）材质
标准材质：华尔氟龙环……夹青铜粉末华尔氟龙
垫圈……丁晴橡胶（NBR）Hs70
(乙）制造范围
活塞直径：φ10以上～φ1000
注 活塞直径不足φ20的产品，用于分割槽。超过20.6MPa{210kgf/cm2」}时，及φ300以上时，使用大截面。
（丙）标准尺寸
根据JIS液压气缸的尺寸规格，将φ20～φ50规格化。
＜用途＞
液压气缸、转动及旋转轴、其他各种设备的、主要有往复运动传动装置、这些设备的市场中，有建筑机械、液压机器人、工作机器、压力机、注入成型机、重机械、钢铁、汽车、航空等。
■ VF密封圈
＜用途＞
用作需要耐热、耐药品、耐油、耐溶剂性的旋转轴用密封。

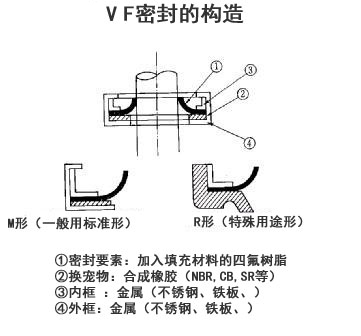

＜构造与种类＞

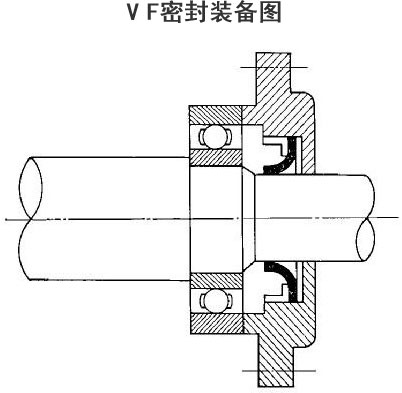

VF密封有M形、R形两种类型，M形是一般用的标准形状，通过延伸缓冲橡胶，发挥防尘圈的作用。
另外，R形用于特殊用途，最适用于像农耕机械的大型内部完成面粗糙，需要在泥水、灰尘等中进行密封维护的作业环境。
R形是标准以外的使用，故使用时请咨询。
用作需要耐热、耐药品、耐油、耐溶剂性的旋转轴用密封。
＜构造与种类＞
VF密封有M形、R形两种类型，M形是一般用的标准形状，通过延伸缓冲橡胶，发挥防尘圈的作用。
另外，R形用于特殊用途，最适用于像农耕机械的大型内部完成面粗糙，需要在泥水、灰尘等中进行密封维护的作业环境。
R形是标准以外的使用，故使用时请咨询。
