密封圈工具

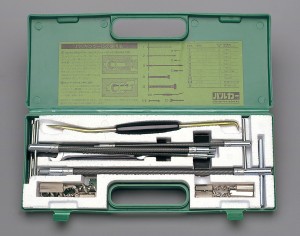

华尔卡密封圈工具可简单，正确地进行填料的更换作业，是提高作业效率不可或缺的特殊工具。
■ 适用表 ■
|
| |||
| 密封圈钩 | 填料奔锤 | 摘要 | |
| 用途 | 用于拔出填料，接头等 | 用于安装填料，接头等 | 维护，保养部门施工，组装现场必带 |
| 对象物 | 软填料接头 | 纺织物，橡胶，布夹层橡胶，聚四氟乙烯/聚料填料，树脂，金属接头隔板，灯圈等 | |
使用金属接头时，请加工与软杵顶端部分外螺纹吻合的螺纹孔。
对照位置在宽度中央部分的2处。
- 密封圈钩
- （密封引抜工具）
- 结构
-
①是用钢丝线缠绕3层制成的特殊软质杵状物。便于在处于狭窄位置的深而窄的填料密封圈空间内进行操作。
②螺旋起子。 是经过充分淬火处理的尖状螺旋工具。易于插入到填料中。 - 使用方法
-
将螺旋起子（No.1～3）拧在软杵（No.11～13）上，用扳手固紧后，如图所示，将两根软杵拧入填料环直径方向对称的2处，拉动把手即可简单地拔出填料。（图A）拔出接头时，请将软出顶端的外螺纹部分直接柠入到接头螺纹孔中，拔出即可。
■ 钩的尺寸 ■
| 软杵 | 螺旋起子 | 全长 | 使用范围 槽宽（mm） |
||||||||
| 号码 | 螺纹尺寸 d1 （mm） |
杵径 D1 （mm） |
长度尺寸L1
（mm） |
数量 | 号码 | 螺纹尺寸d2
（mm） |
六角平径 D2 （mm） |
长度尺寸 L2 （mm） |
数量 | （mm） | |
| No.1 | 4 | 5 | 200 | 2 | No.11 | 4 | 6 | 45 | 3 | 245 | 7以上 |
| No.2 | 6 | 6 | 240 | 2 | No.12 | 6 | 8 | 50 | 3 | 290 | 9以上 |
| No.3 | 8 | 8 | 300 | 2 | No.13 | 8 | 12 | 75 | 3 | 375 | 12以上 |
- 填料奔锤（填料插入工具）
- 结构
- 为便于操作，在其发条钢的前端附加R形金属件，以适合填料空间以及杵，轴等滑动部分的直径，确保平均地插入填料。
- 使用方法
-
利用适合填料槽与滑动部分直径的苯锤(No.21,22)，如图B所示，将一卷填料沿圆周方向轻轻地按压，直至安装在正确的位置上。
■ 夯锤的尺寸 ■
| 号码 | W1 （mm） |
W2 （mm） |
W3 （mm） |
T1 （mm） |
T2 （mm） |
R （mm） |
L （mm） |
使用范围 槽宽 （mm） |
使用范围（杵径）（mm） |
| No.21 | 30 | 16 | 15 | 6 | 0.8 | 20 | 185 | 6～20 | 40～100 |
| No.22 | 50 | 19 | 20 | 9 | 1 | 35 | 240 | 9以上 | 75以上 |
