毫米尺寸

SW(标准厚度)				TW(薄片)				LW(极薄片)
公称 尺寸	收缩前内径 （最小值）	收缩前内径 (最大值)	收缩后标准厚度 公差	公称 尺寸	收缩前内径 (最小值)	収縮後内径 (最大值)	收缩后标准厚度 公差	公称 尺寸	收缩前 内径 (最小値)	收缩后 内径 (最大値)	收缩后标准厚度　公差
30	0.86	0.38	0.23±.05	30	0.86	0.38	0.23±.05	30	0.86	0.38	0.15±.05
28	0.96	0.46	0.23±.05	28	0.96	0.46	0.23±.05	28	0.96	0.46	0.15±.05
26	1.17	0.56	0.25±.05	26	1.17	0.56	0.25±.05	26	1.17	0.56	0.15±.05
24	1.27	0.69	0.3±.05	24	1.27	0.69	0.25±.05	24	1.27	0.64	0.15±.05
22	1.4	0.81	0.3±.05	22	1.4	0.81	0.3±.08	22	1.4	0.79	0.15±.05
20	1.52	0.99	0.41±.08	20	1.52	0.99	0.3±.08	20	1.52	0.97	0.15±.05
19	1.65	1.09	0.41±.08	19	1.65	1.09	0.3±.08	19	1.65	1.09	0.15±.05
18	1.93	1.24	0.41±.08	18	1.93	1.24	0.3±.08	18	1.93	1.17	0.15±.05
17	2.16	1.37	0.41±.08	17	2.16	1.37	0.3±.08	17	2.16	1.37	0.15±.05
16	2.36	1.55	0.41±.08	16	2.36	1.55	0.3±.08	16	2.36	1.45	0.15±.05
15	2.79	1.7	0.41±.08	15	2.79	1.7	0.3±.08	15	2.79	1.6	0.15±.05
14	3.05	1.83	0.41±.08	14	3.05	1.83	0.3±.08	14	3.05	1.83	0.2±.05
13	3.56	2.03	0.41±.08	13	3.56	2.03	0.3±.08	13	3.56	2.03	0.2±.05
12	3.81	2.26	0.41±.08	12	3.81	2.26	0.3±.08	12	3.81	2.26	0.2±.05
11	4.32	2.57	0.41±.08	11	4.32	2.57	0.3±.08	11	4.32	2.51	0.2±.05
10	4.85	2.84	0.41±.08	10	4.85	2.84	0.3±.08	10	4.85	2.79	0.2±.05
9	5.21	3.15	0.51±.10	9	5.21	3.15	0.38±.10	9	5.21	3.1	0.2±.05
8	6.1	3.58	0.51±.10	8	6.1	3.58	0.38±.10	8	6.1	3.53	0.2±.05
7	6.86	4.01	0.51±.10	7	6.86	4.01	0.38±.10	7	6.86	3.91	0.2±.05
6	7.67	4.52	0.51±.10	6	7.67	4.52	0.38±.10	6	7.67	4.37	0.25±.08
5	8.13	5.03	0.51±.10	5	8.13	5.03	0.38±.10	5	8.13	4.88	0.25±.08
4	9.4	5.69	0.51±.10	4	9.4	5.69	0.38±.10	4	9.4	5.44	0.25±.08
3	9.91	6.32	0.51±.10	3	9.91	6.32	0.38±.10	3	9.91	6.12	0.25±.08
2	10.92	7.06	0.51±.10	2	10.92	7.06	0.38±.10	2	10.92	6.86	0.25±.08
1	11.43	7.9	0.51±.10	1	11.43	7.9	0.38±.10	1	11.43	7.65	0.25±.08
0	11.94	8.81	0.51±.10	0	11.94	8.81	0.38±.10	0	11.94	8.81	0.3±.08

适用规格：AMS-DTL-23053/12 捆包：有关详细信息，请参考“技术资料”。
只要没特殊制定，颜色均为自然色。如果有要求，请在Pantone色或ZEUS标准色中指定。
适合规格：AMS-STL-23053/12 UL薄膜#E64007/CSA薄膜#082582

1.在开始收缩加工前，请确认作业场所已经进行彻底的换气。
　 注意：作业时会因产生的分解气体而感到恶心或头晕。

2.请确认被覆对象物可以承受热收缩温度。（参照图表)

3.被覆物会吸取热量。（特别是被覆物是金属制品的情况下）此时，推荐在加工前对被覆物进行预热。

4.由于收缩加工，管道至少会收缩20%。如果管道直径方向的收缩受到极限限制，那么管的长度会发生变化，很有可能会发生龟裂。
　 收缩加工时，收缩最低限度请至少为20%。
　 直径方向的收缩受限的话，就会引起长度方向的变化，龟裂等，成为加工失败的原因。

5.烤炉（电气炉）可以1均匀加热管道整体，另外因加热导致管的劣化、龟裂的风险很低，所以最适合用于收缩加工。

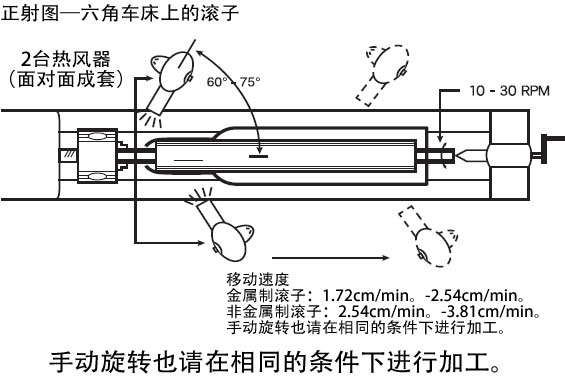

　 使用热风器的时候，请参照上述记载正确加工方法的平面图，进行均匀加热管道的作业。

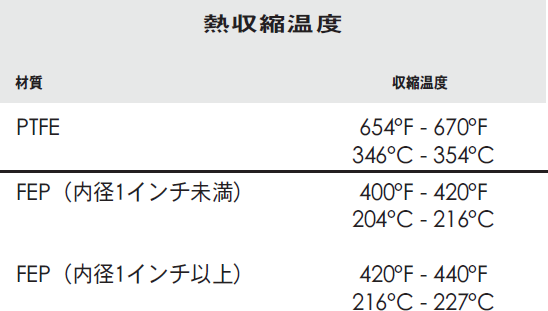

6.有关收缩温度，请参照下述表格。

　 本网站记载的热收缩温度，只是参考值。实际热收缩温度，受热收缩管的使用、尺寸、加工方法以及其他条件的影响。
　 详细信息，请联系咨询本公司的技术担当。

※制品的使用以及手册内容，会根据树脂的机能提升或其他理由而变更，不会做实现预告，请知晓。
