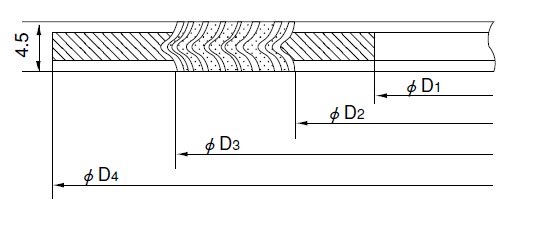

表1.1.15 JIS管フランジ用 内外輪付〔バルカーNo.6596、No.7596、No.8596〕

1.1.15
単位 mm

呼び径 10K 16K 20K 30K (40K)(1) (63K)(1)
内輪
内径
D1
ガスケット
本体
外輪
外径
D4
内輪
内径
D1
ガスケット
本体
外輪
外径
D4
内輪
内径
D1
ガスケット
本体
外輪
外径
D4
内輪
内径
D1
ガスケット
本体
外輪
外径
D4
内輪
内径
D1
ガスケット
本体
外輪
外径
D4
内輪
内径
D1
ガスケット
本体
外輪
外径
D4
内径
D2
外径
D3
内径
D2
外径
D3
内径
D2
外径
D3
内径
D2
外径
D3
内径
D2
外径
D3
内径
D2
外径
D3
10 18 24 37 52 18 24 37 52 18 24 37 52 18 24 37 59 15 21 34 59 15 21 34 64
15 22 28 41 57 22 28 41 57 22 28 41 57 22 28 41 64 18 24 37 64 18 24 37 69
20 28 34 47 62 28 34 47 62 28 34 47 62 28 34 47 69 23 29 42 69 23 29 42 75
25 34 40 53 74 34 40 53 74 34 40 53 74 34 40 53 79 29 35 48 79 29 35 48 80
32 43 51 67 84 43 51 67 84 43 51 67 84 43 51 67 89 38 44 60 89 38 44 60 90
40 49 57 73 89 49 57 73 89 49 57 73 89 49 57 73 100 43 51 67 100 43 51 67 107
50 61 69 89 104 61 69 89 104 61 69 89 104 61 69 89 114 55 63 79 114 55 63 79 125
65 77 87 107 124 77 87 107 124 77 87 107 124 68 78 98 140 68 78 98 140 68 78 98 152
80 91 101 118 134 89 99 119 140 89 99 119 140 80 90 110 150 80 90 110 150 80 90 110 162
90 102 112 130 144 102 114 139 150 102 114 139 150 92 102 127 162 92 102 127 162 92 102 127 179
100 115 127 143 159 115 127 152 165 115 127 152 165 104 116 141 172 104 116 141 182 104 116 141 194
125 141 153 173 190 140 152 177 202 140 152 177 202 128 140 165 207 128 140 165 224 128 140 165 235
150 170 182 203 220 166 182 214 237 166 182 214 237 153 165 197 249 153 165 197 265 153 165 197 275
175 193 209 229 245 - - - - - - - - - - - - - - - - - - - -
200 220 236 254 270 217 233 265 282 217 233 265 282 202 218 250 294 202 218 250 315 202 218 250 328
225 244 256 272 290 - - - - - - - - - - - - - - - - - - - -
250 271 287 310 332 268 288 328 354 268 288 328 354 251 271 311 360 251 271 311 378 251 271 311 394
300 321 337 357 377 319 339 379 404 319 339 379 404 300 320 360 418 300 320 360 434 300 320 360 446
350 359 375 400 422 356 376 416 450 356 376 416 450 336 356 396 463 336 356 396 479 336 356 396 488
400 409 429 461 484 407 432 482 508 407 432 482 508 383 403 453 524 383 403 453 531 383 403 453 545
450 461 486 518 539 458 483 533 573 458 483 533 573
500 511 536 568 594 508 533 583 628 508 533 583 628
550 564 589 621 650 559 584 634 684 559 584 634 684
600 615 640 672 700 610 635 685 734 610 635 685 734
650 672 692 724 750 684 704 754 784 704 724 774 805
700 732 752 784 810 734 754 804 836 754 774 824 855
750 785 807 839 870 792 814 864 896 812 834 884 918
800 831 853 889 920 842 864 914 945 872 894 944 978
850 881 903 939 970 892 914 964 995 932 954 1004 1038
900 931 953 989 1020 942 964 1014 1045 982 1004 1054 1088
1000 1036 1058 1094 1124 1050 1074 1124 1158
1100 1144 1168 1204 1234 1150 1174 1224 1258
1200 1249 1273 1309 1344 1260 1284 1334 1368
1300 - - - - 1354 1384 1434 1474
1350 1398 1428 1464 1498 1414 1444 1494 1534
1400 - - - - 1464 1494 1544 1584
1500 1553 1583 1619 1658 1574 1604 1654 1694

【備考】
1. 本寸法表の呼び径600以下は、JIS B 2404による。呼び圧力10Kの全サイズと呼び径650以上は、当社が独自に設定した。
2. 本寸法表は、JIS B 2220に規定されたフランジに適用する。ただし、呼び圧力20Kおよび30Kの差し込み溶接式フランジ、A形およびB形には特殊寸法に変更する必要があるので、次表を参照のうえ、別途相談のこと。
3. ボルトは、SNB-7以上の高強度ボルトを使用のこと。

注(1)規格上、参考寸法となる。


呼び圧力20Kおよび30K
差し込み溶接式フランジ(A形・B形)用 推奨寸法

単位 mm
呼び径 20K 30K
D1 D2 D3 D4 D1 D2 D3 D4
10 24 30 42 52 30 36 46 59
15 28 34 46 57 35 41 51 64
20 33 39 51 62 39 45 56 69
25 44 50 63 74 48 54 66 79
32 52 59 73 84 56 62 75 89
40 56 63 78 89 63 69 84 100
50 69 77 93 104 77 83 99 114
65 80 92 112 124 90 100 120 140
80 89 99 119 140 100 110 130 150
90 102 114 139 150 108 118 140 162
100 115 127 152 165 119 129 151 172
125 140 152 177 202 148 160 185 207
150 166 182 214 237 177 191 223 249
200 217 233 265 282 222 236 268 294
250 268 288 328 354 273 293 333 360
300 319 339 379 404 331 351 391 418
350 356 376 416 450 376 396 436 463
400 407 432 482 508 426 449 496 524
450 458 483 533 573
500 508 533 583 628
550 559 584 634 684
600 610 635 685 734

【備考】
1.本寸法表は、当社が独自に設定したものである。(20Kの呼び径80~600を除く)
2.本寸法表は、JIS B 2220で規定された呼び圧力20Kおよび30Kの差し込み溶接式フランジ(A形・B形)に適用する。
3.差し込み溶接形フランジ(A形・B形)を使用する場合は、事前に相談のこと。
