（５）JIS平面座管フランジ用膨張黒鉛貼付溝付き金属ガスケット（表1.1.32）

対象製品（バルカーNo.）	製品寸法規格	適用フランジ規格
膨張黒鉛貼付溝付き金属ガスケット 6540HP	バルカー標準	JIS B2220 JIS B2239

表1．1．32

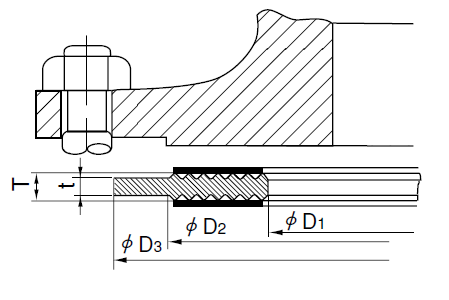

呼び径	のこ歯部			つば部
A	内径 D1	外径 D2	厚さ T	外径 D3	厚さ ｔ
10	36	46.0	2.0	52.0	(1.0)
15	41	51.0	2.0	57.0	(1.0)
20	46	56.0	2.0	62.0	(1.0)
25	54	66.0	2.0	74.0	(1.0)
32	60	76.0	2.0	84.0	(1.0)
40	62	80.0	2.0	89.0	(1.0)
50	77	95.0	2.0	104.0	(1.0)
65	97	115.0	2.0	124.0	(1.0)
80	107	125.0	2.0	134.0	(1.0)
100	125	151.0	2.0	159.0	(1.0)
125	156	182.0	2.0	190.0	(1.0)
150	186	212.0	2.0	220.0	(1.0)
200	230	262.0	2.0	270.0	(1.0)
250	286	324.0	3.0	332.0	(2.0)
300	330	368.0	3.0	377.0	(2.0)
350	375	413.0	3.0	422.0	(2.0)
400	431	475.0	3.0	484.0	(2.0)
450	486	530.0	3.0	539.0	(2.0)
500	535	585.0	3.0	594.0	(2.0)
550	590	640.0	3.0	650.0	(2.0)
600	640	690.0	3.0	700.0	(2.0)

【備 考】
1. ｔ寸法は、参考寸法。
2. 本寸法表は、石綿ジョイントシートからの代替用に、当社が独自に設定したものである。
