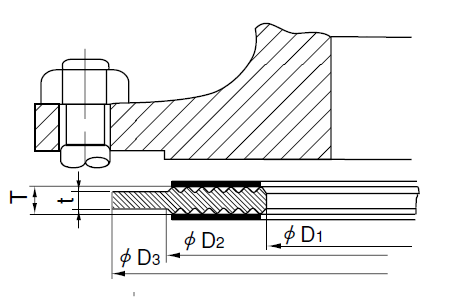

（６）JPI（ANSI／ASME）平面座管ﾌﾗﾝｼﾞ用膨張黒鉛貼付溝付き金属ｶﾞｽｹｯﾄ（表1.1.33）

対象製品（バルカーNo.）	製品寸法規格	適用フランジ規格
膨張黒鉛貼付溝付き金属ガスケット 6540HP	バルカー標準	JPI-7S-15 ANSI/ASME B16.5

表1．1．33

呼び径		のこ歯部			つば部
A	B	内径 D1	外径 D2	厚さ T	外径D3		厚さ ｔ
					クラス 150	クラス 300
15	1/2	21.8	31.8	2.0	47.8	54.1	(1.0)
20	3/4	29.6	39.6	2.0	57.2	66.8	(1.0)
25	1	34.8	46.8	2.0	66.8	73.2	(1.0)
32	1 1/4	45.5	59.5	2.0	76.2	82.6	(1.0)
40	1 1/2	50.8	68.8	2.0	85.9	95.2	(1.0)
50	2	66.9	84.9	2.0	104.9	111.3	(1.0)
65	2 1/2	79.6	97.6	2.0	124.0	130.3	(1.0)
80	3	101.6	119.6	2.0	136.7	149.4	(1.0)
90	3 1/2	114.3	132.3	2.0	161.9	165.1	(1.0)
100	4	124.4	148.4	2.0	174.8	181.1	(1.0)
125	5	151.8	177.8	2.0	196.8	215.9	(1.0)
150	6	183.6	209.6	2.0	222.2	251.0	(1.0)
200	8	231.7	263.7	2.0	279.4	308.1	(1.0)
250	10	279.5	317.5	3.0	339.9	362.0	(2.0)
300	12	336.6	374.6	3.0	409.7	422.4	(2.0)
350	14	368.4	406.4	3.0	450.8	485.9	(2.0)
400	16	418.6	462.6	3.0	514.4	539.8	(2.0)
450	18	482.0	526.0	3.0	549.4	596.9	(2.0)
500	20	526.8	576.8	3.0	606.6	654.0	(2.0)
550	22	584.0	634.0	3.0	660.4	704.8	(2.0)
600	24	634.8	684.8	3.0	717.6	774.7	(2.0)

【備 考】
1. ｔ寸法は、参考寸法。
2. 本寸法表は、石綿ジョイントシートからの代替用に、当社が独自に設定したものである。
