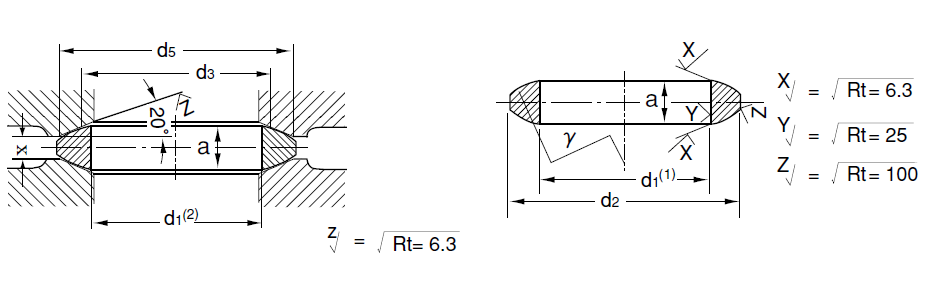

（11）DIN管フランジ用レンズリングガスケット（表1.1.38）

対象製品（バルカーNo.） 製品寸法規格 適用フランジ規格
レンズリングガスケット
550-L		 DIN2696-1972 DIN2628
1.1.38
表1．1．38　単位 mm
Nennweite d1(1) d2 a γ(ガンマ)
min. max. max.
ND 64 bis 400
10 10 14 21 7 25
15 14 18 28 8.5 32
25 20 29 43 11 50
40 34 43 62 14 70
50 46 55 78 16 88
65 62 70 102 20 112
80 72 82 116 22 129
100 94 108 143 26 170
125 116 135 180 29 218
150 139 158 210 33 250
ND 64 und 100
-175 176 183 243 31 296
200 198 206 276 35 329
250 246 257 332 37 406
300 295 305 385 40 473
350 330 348 425 41 538
400 385 395 475 42 610
ND 160 bis 400
-175 162 177 243 37 296
200 183 200 276 40 329
250 230 246 332 46 406
300 278 285 385 50 473

注（1） Ohne besondere Vereinbarung werden die Dichtlinsen mit den Mindestma βen geliefert. Die lichten
Durchmesser sind durch Ausdrehen den Flanschen oder Bunden nach Fertigma βtabelle(siehe Seite 2)
anzupassen.

表1．1．38　単位 mm
Nennweite d1(2) d3 d5 X
ND 64 ND100 ND160 ND250 ND320 ND400 bis
ND100		 ü ber
ND100
10 11 11 11 10 10 10 17.1 18 5.7
14 14 14 13 13 ─
15 17 17 17 15 14 18 22 27 6
18 18 18 17 16 ─
25 26 26 26 24 22 25 34 39 6
29 29 29 28 25 29
40 40 40 40 36 34 42 48 55 8
43 43 43 40 38 ─
50 52 52 50 46 50 53 60 68 9
55 55 53 50 ─ ─
65 70 70 68 62 68 70 76.6 85 13
80 82 82 78 75 72 81 88.2 97 13
81 78
100 102 100 94 95 103 98 116 127 15
108 106 100 100 ─ ─
125 126 122 122 116 122 135 149 157 22
132 130 128 122 130 ─
150 150 148 146 139 144 152 171 183 26
158 157 150 146 146 ─
-175 180 175 165 175 162 ─ 202.5 218 28 21
183 180 169 177 165 ─
200 203 198 186 193 183 196 225 243 27 25
206 203 200 197 186 ─
250 252 246 230 230 240 ─ 277.7 298 25 25
257 252 236 237 246
300 300 295 278 ─ ─ ─ 323.5 345 26 30
305 300 285
350 335 330 ─ ─ ─ ─ 368 394 23 ─
348 340
400 385 ─ ─ ─ ─ ─ 417.2 445 24 ─
395

注（2） Fertigmaβ des Linsendurchmessers nach dem Ausdrehen auf den Durchmesser der zugehörigen
Flanschbohrung, siehe Maβnormen der Flansche, z. B. DIN2628.
