（３）布入り合成ゴムU パッキン

　●ニトリルゴム（No.2625U）
　●ふっ素ゴム（No.4625U）

188

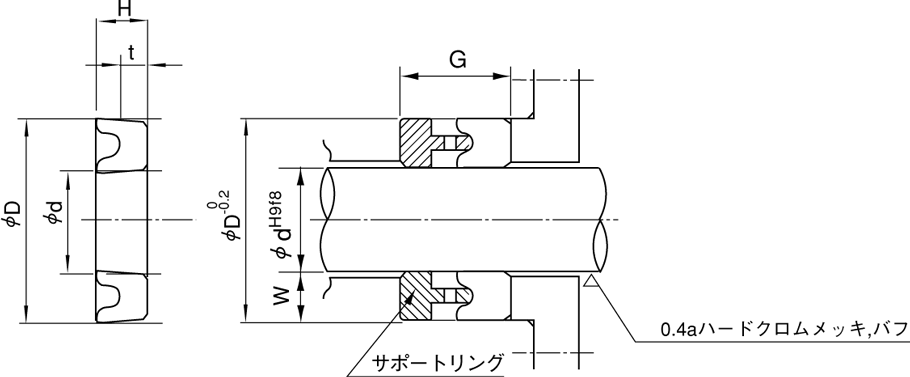

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　単位 mm
呼び番号 d D H t G W 呼び番号 d D H t G W
U  18 18 33 7.5 3 15　+0.3
　　　0		 7.5 U  80A 80 110 15 6 26　+0.6
　　　0		 15
U  20 20 35 U  85 85 115
U  22 22 37 U  90 90 120
U  25 25 40 U  95 95 125
U  25A 25 45 10 4 19　+0.4
　　　0		 10 U100 100 130
U  28 28 48 U105 105 135
U  30 30 50 U110 110 140
U  32 32 52 U115 115 145
U  35 35 55 U120 120 150
U  38 38 58 U125 125 155
U  40 40 60 U130 130 160
U  42 42 62 U135 135 165
U  45 45 65 U140 140 170
U  48 48 68 U145 145 175
U  50 50 70 U150 150 180
U  55 55 75 U160 160 190
U  60 60 80 U170 170 200
U  65 65 85 U180 180 210
U  70 70 90 U190 190 220
U  75 75 95 U200 200 230
U  80 80 100 U210 210 240

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　単位 mm
呼び番号 d D H t G W 呼び番号 d D H t G W
U220 220 250 15 6

26 +0.6
0

 15 U450 450 490 20 8 32 +0.8
0		 20
U230 230 260 U475 475 515
U230A 230 270 20 8 32 +0.8
0		 20 U500 500 540
U240 240 280 U525 525 565
U250 250 290 U550 550 590
U275 275 315 U575 575 615
U300 300 340 U600 600 640
U325 325 365 U625 625 665
U350 350 390 U650 650 690
U375 375 415 U675 675 715
U400 400 440 U700 700 740
U425 425 465 　 　

備 考 上記寸法表中で成形型のない場合があるので、別途相談のこと。　
