DRLシリーズ

●タフレタン（No.P9625-DRL）

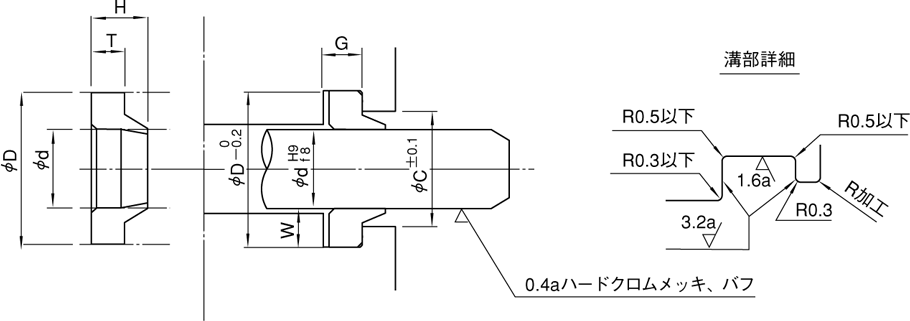

ダストシールおよび溝寸法表　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　単位 mm

呼び番号	d	D	T	H	C	G+0.3 　0	W	呼び番号	d	D	T	H	C	G+0.3 　0	W
DRL  6.3	6.3	14.9	4.2	7	10.5	4.4	4.3	DRL35.5	35.5	46.5	5.2	8	40.5	5.4	5.5
DRL  7.1	7.1	15.9	4.2	7	11.5	4.4	4.4	DRL38	38	49	6.2	10	43	6.4	5.5
DRL  8	8	16.9	4.2	7	12.5	4.4	4.45	DRL40	40	51	5.2	8	45	5.4	5.5
DRL  9	9	17.9	4.2	7	13.5	4.4	4.45	DRL45	45	56	5.2	8	50	5.4	5.5
DRL10	10	18.9	4.2	7	14.2	4.4	4.45	DRL47	47	58	6.2	10	52	6.4	5.5
DRL11.2	11.2	19.9	4.2	7	15.5	4.4	4.35	DRL48	48	59	5.2	8	53	5.4	5.5
DRL12.5	12.5	21.9	4.2	7	17.5	4.4	4.7	DRL50	50	61	5.2	8	57	5.4	5.5
DRL14	14	22.9	4.2	7	18.5	4.4	4.45	DRL53	53	66	5.2	8	58.8	5.4	6.5
DRL15	15	23.9	4.2	7	19.5	4.4	4.45	DRL55	55	68	5.2	8	60.8	5.4	6.5
DRL16	16	24.9	4.2	7	20.5	4.4	4.45	DRL56	56	69	5.2	8	61.8	5.4	6.5
DRL18	18	28.9	4.2	7	22.9	4.4	5.45	DRL60	60	73	5.2	8	65.8	5.4	6.5
DRL20	20	30.9	4.2	7	24.9	4.4	5.45	DRL63	63	76	5.2	8	68.8	5.4	6.5
DRL21.5	21.5	30.4	4.2	7	26	4.4	4.45	DRL64	64	77.1	7.2	11	69.9	7.4	6.55
DRL22.4	22.4	33.3	5.2	9	27.3	5.4	5.45	DRL65	65	78	5.2	8	70.8	5.4	6.5
DRL25	25	35.9	4.2	7	29.9	4.4	5.45	DRL67	67	80	5.2	8	72.8	5.4	6.5
DRL27	27	37.9	5.2	9	31.9	5.4	5.45	DRL70	70	83	5.2	8	75.8	5.4	6.5
DRL28	28	38.9	4.2	7	32.9	4.4	5.45	DRL71	71	84	5.2	8	76.8	5.4	6.5
DRL30	30	40.9	4.2	7	34.9	4.4	5.45	DRL75	75	88	5.2	8	80.8	5.4	6.5
DRL31.5	31.5	42.9	4.2	7	36.8	4.4	5.7	DRL80	80	93	5.2	8	85.8	5.4	6.5
DRL32	32	43	6.2	10	37	6.4	5.5	DRL85	85	98.2	5.2	8	91	5.4	6.6
DRL35	35	46	5.2	8	40	5.4	5.5	DRL90	90	103.2	5.2	8	96	5.4	6.6

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　単位 mm

呼び番号	d	D	T	H	C	G+0.3 0	W	呼び番号	d	D	T	H	C	G+0.3 0	L
DRL  92	92	105.1	7.2	11	97.9	7.4	6.55	DRL175	175	194	7	11	183.5	7.2	9.5
DRL  95	95	108.2	5.2	8	101.1	5.4	6.6	DRL180	180	204	7	11	190.3	7.2	12
DRL100	100	113.2	5.2	8	106.1	5.4	6.6	DRL190	190	214.2	7	11	200.5	7.2	12.1
DRL105	105	120.2	5.2	8	111.9	5.4	7.6	DRL200	200	224.2	7	11	210.6	7.2	12.1
DRL106	106	121.2	5.2	8	112.9	5.4	7.6	DRL204	204	219.2	7	11	211.2	7.2	7.6
DRL110	110	125.2	5.2	8	116.9	5.4	7.6	DRL210	210	234.2	7	11	220.6	7.2	12.1
DRL112	112	127.2	5.2	8	118.9	5.4	7.6	DRL212	212	236.2	11	17	222.6	11.2	12.1
DRL115	115	126.2	5.2	8	120.3	5.4	5.6	DRL220	220	244.2	7	11	230.6	7.2	12.1
DRL118	118	133.2	5.2	8	124.9	5.4	7.6	DRL224	224	247.2	11	17	233.6	11.2	11.6
DRL120	120	135.2	5.2	8	126.9	5.4	7.6	DRL225	225	248.2	11	17	234.6	11.2	11.6
DRL125	125	140.2	5.2	8	131.9	5.4	7.6	DRL230	230	254.2	7	11	240.6	7.2	12.1
DRL130	130	145	7	11	136.9	7.2	7.5	DRL236	236	259.2	11	17	245.6	11.2	11.6
DRL132	132	147	7	11	138.9	7.2	7.5	DRL240	240	264.2	7	11	250.6	7.2	12.1
DRL135	135	154	7	11	143.5	7.2	9.5	DRL250	250	274.2	7	11	260.6	7.2	12.1
DRL140	140	159	7	11	148.5	7.2	9.5	DRL260	260	279	8.8	14	268.6	9	9.5
DRL145	145	164	7	11	153.5	7.2	9.5	DRL265	265	288.8	10.8	17	275.2	11	11.9
DRL150	150	169	7	11	158.5	7.2	9.5	DRL270	270	289	8.8	14	278.6	9	9.5
DRL155	155	170	7	11	161.9	7.2	7.5	DRL280	280	309	8.8	14	293.4	9	14.5
DRL160	160	179	7	11	168.5	7.2	9.5	DRL290	290	309	8.8	14	298.6	9	9.5
DRL165	165	184	7	11	173.5	7.2	9.5	DRL300	300	329	8.8	14	313.4	9	14.5
DRL170	170	189	7	11	178.5	7.2	9.5	DRL315	315	334	8.8	14	323.6	9	9.5

備 考 標準材料は、タフレタンである。ニトリル ゴム、ふっ素ゴムは、別途相談のこと。
