（９）布入り合成ゴムＪパッキン

●布入りニトリルゴムJパッキン（No. 2625J）
●布入りふっ素ゴムJパッキン（No. 4625J）

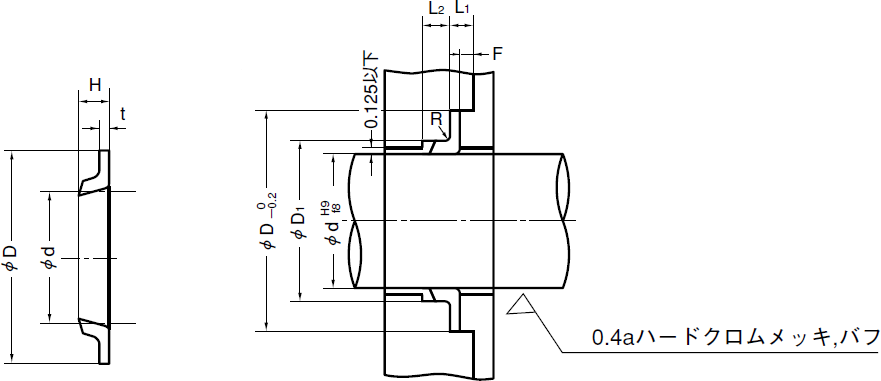

Jパッキンおよび溝寸法表

単位 mm

呼び番号	d	D	H	t	Ｆ	L 1	L 2	D 1	R
J  6	6	30	10	3	4	6.7	10	14	3
J  8	8							16
J10	10							18
J10A	10	40						18
J12	12							20
J15	15							23
J15A	15	50						23
J18	18							26
J20	20							28
J22	22							30
J25	25							33
J25A	25	60		4	5	8.6	12	36	3.5
J28	28							39
J30	30							41
J32	32							43
J35	35							46
J35A	35	80	12					46
J38	38							49
J40	40							51
J42	42							53
J45	45							56
J48	48							59
J50	50							61
J50A	50	100						61
J55	55							66
J60	60							71
J65	65							76
J70	70							81

単位　mm

呼び番号	d	D	H	t	Ｆ	L 1	L 2	D 1	R
J  70A	70	120	16	5	6	10.5	16	83.5	4
J  75	75							88.5
J  80	80							93.5
J  85	85							98.5
J  90	90							103.5
J  90A	90	145						103.5
J  95	95							108.5
J100A	100							113.5
J105	105							118.5
J110	110							123.5
J110A	110	165						123.5
J115	115							128.5
J120	120							133.5
J125	125							138.5
J130	130							143.5
J130A	130	185						143.5
J135	135							148.5
J140	140							153.5
J145	145							158.5
J150	150							163.5

備 考 上記寸法表中で成形型のない場合があるので、別途相談のこと。
