1．2．4　空気圧機器用パッキンおよび溝寸法　 （１）ワンリングパッキン“タフリル”

小口径ピストンパッキン

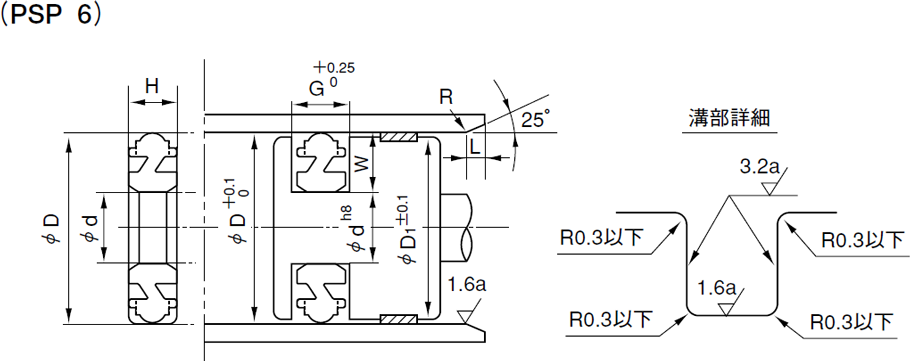

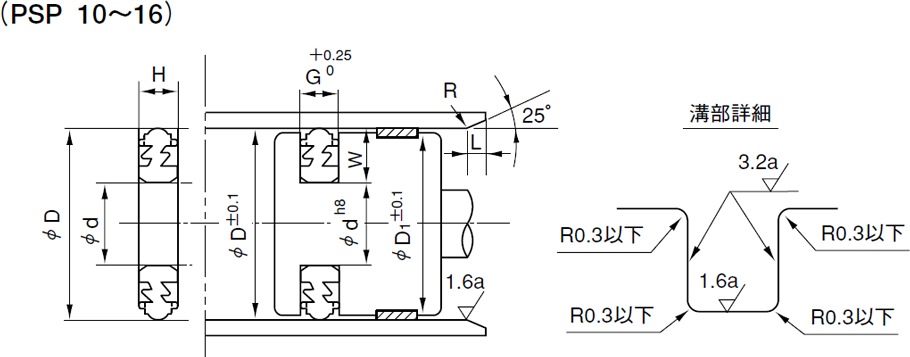

PSPシリーズ（NO.2060-PSP）



寸法表

単位 mm

呼び番号	D	d	H	D1	L	G	W
PSP 6	6	3	1.3	5.7	1	1.5	1.5

寸法表

単位 mm

呼び番号	D	d	H	D1	L	G	W
PSP  10	10	5.4	1.6	9.7	1	1.8	2.3
PSP  12	12	7.4	1.6	11.7	1	1.8	2.3
PSP  15	15	10.4	1.6	14.7	1	1.8	2.3
PSP  16	16	11.4	1.6	15.7	1	1.8	2.3

大口径ピストンパッキン

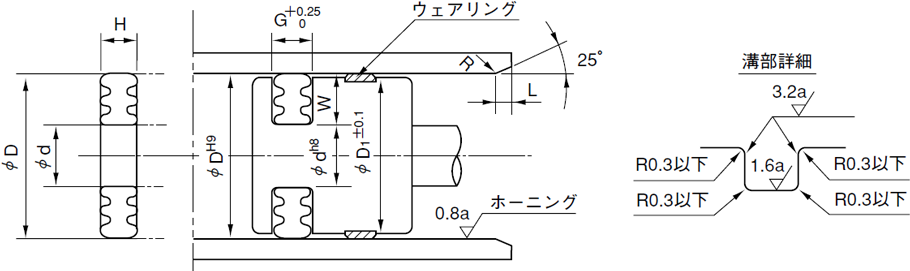

PWPシリーズ（No. 2060-PWP）


寸法表

単位 mm

呼び番号	D	d	H	D1	L	G	W
PWP  20	20	14	2.2	19.5	1.5	2.4	3
PWP  25	25	17	2.6	24.5	2	3.2	4
PWP  32	32	24	2.8	31.5	2	3.2	4
PWP  40	40	32	2.8	39.5	2	3.2	4
PWP  50	50	40	3.6	49.5	2.5	4	5
PWP  63	63	53	3.6	62.5	2.5	4	5
PWP  80	80	65	5.4	79.5	3	6	7.5
PWP100	100	85	5.4	99.5	3	6	7.5
PWP125	125	110	5.4	124.5	3	6	7.5

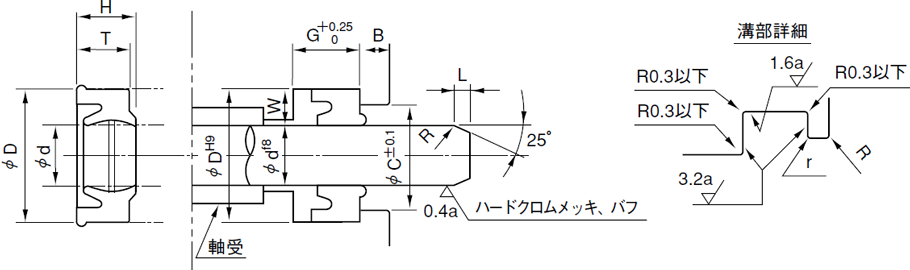

PUDシリーズ（No. 2060-PUD）


寸法表

単位 mm

呼び番号	d	D	T	H	C	r	L	B	G	W
PUD  8	8	12	3.8	4.7	9.6	0.5	1.5	2	4	2
PUD10	10	14	3.8	4.7	11.6	0.5	1.5	2	4	2
PUD12	12	16	3.8	4.7	13.6	0.5	1.5	2	4	2
PUD14	14	18	3.8	4.7	15.6	0.5	1.5	2	4	2
PUD16	16	24	5.7	7.1	19.4	0.6	2	2	6	4
PUD20	20	28	5.7	7.1	23.4	0.6	2	2	6	4
PUD22	22	30	5.7	7.1	25.4	0.6	2	2	6	4
PUD25	25	33	5.7	7.1	28.4	0.6	2	2	6	4
PUD30	30	40	6.6	8.2	34	0.8	2.5	2	7	5
PUD32	32	42	6.6	8.2	36	0.8	2.5	2	7	5
PUD35	35	45	6.6	7.9	39	0.8	2.5	2	7	5
PUD40	40	50	6.6	7.9	44	0.8	2.5	2	7	5
PUD45	45	55	6.6	7.9	49	0.8	2.5	2	7	5
