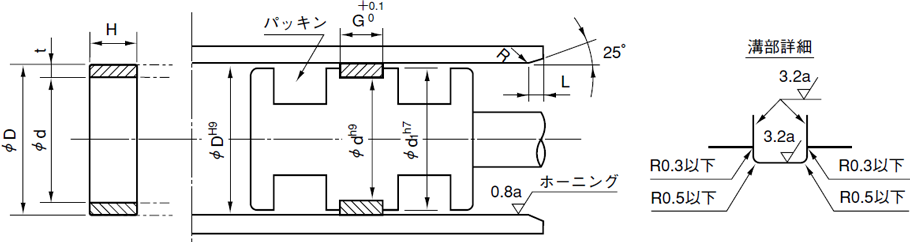

（６）ウエアリング

WPSシリーズ（No.432-WPS）


寸法表

単位 mm

呼び番号	d	D	H	d1	G	t
WPS  20	20	16	5	19.6	5	2
WPS  25	25	21	5	24.6	5	2
WPS  30	30	26	5	29.6	5	2
WPS  32	32	28	5	31.6	5	2
WPS  40	40	36	7	39.5	7	2
WPS  50	50	46	9	49.5	9	2
WPS  63	63	57	9	62.5	9	3
WPS  80	80	74	9	79.5	9	3
WPS100	100	94	9	99.5	9	3
WPS125	125	119	12	124.5	12	3
WPS160	160	154	12	159.4	12	3
WPS180	180	174	12	179.4	12	3
WPS200	200	194	12	199.4	12	3

備 考 標準材料は布入りフェノール樹脂で、バルフロン(PT FE)、その他については別途相談のこと。
