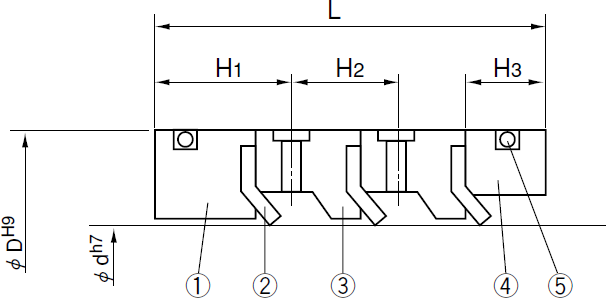

1．2．5　ウイルソンシールの寸法 （１）真空用（WSVシリーズ）


符号 部    品    名    称 材 質 set数量
① ボトムアダプタ SUS304 1
② ウィルソンシール FKM 3
③ スペーサ SUS304 2
④ トップアダプタ SUS304 1
⑤ Oリング FKM 2


単位 mm
形式番号 d D H1 H2 H3 L Oリング寸法
WSV-10 10 34 18 12.5 10 47.5 P-28
12.5 12.5 36.5 18 12.5 10 47.5 30
15 15 39 18 12.5 10 47.5 32
20 20 44 18 12.5 10 47.5 38
25 25 49 18 12.5 10 47.5 42
30 30 54 18 12.5 10 47.5 48
35 35 69 21 15 12.5 57.5 58
40 40 74 21 15 12.5 57.5 63
45 45 79 21 15 12.5 57.5 67
50 50 84 21 15 12.5 57.5 71
55 55 89 21 15 12.5 57.5 75
60 60 94 21 15 12.5 57.5 80
65 65 105 21 15 12.5 57.5 95
70 70 110 21 15 12.5 57.5 100
75 75 115 21 15 12.5 57.5 105
80 80 120 21 15 12.5 57.5 110
85 85 125 21 15 12.5 57.5 115
90 90 130 21 15 12.5 57.5 120
100 100 140 21 15 12.5 57.5 130
110 110 150 21 15 12.5 57.5 140
120 120 160 21 15 12.5 57.5 150
130 130 170 21 15 12.5 57.5 155
135 135 175 21 15 12.5 57.5 160
140 140 180 21 15 12.5 57.5 165
145 145 185 21 15 12.5 57.5 170
150 150 190 21 15 12.5 57.5 175
170 170 210 25.5 18 16 70 195
175 175 215 25.5 18 16 70 200
180 180 220 25.5 18 16 70 205
190 190 230 25.5 18 16 70 215
200 200 240 25.5 18 16 70 225
