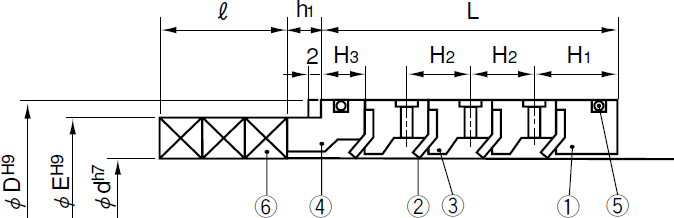

（２）加圧用（WSPシリーズ）



符号 部品名称 材質 set数量
① トップアダプタ SUS304 1
② ウィルソンシール FRM 4
③ スペーサ SUS304 3
④ ボトムアダプタ SUS304 1
⑤ Oリング FRM 2
⑥ グランドパッキン No.7202-R 3


単位 mm
形式番号 d D E H1 H2 H3 h1 L ℓ Oリング寸法
WSP-10 10 34 22 18 12.5 10 9 60 18 P-28
12.5 12.5 36.5 24.5 18 12.5 10 9 60 18 30
15 15 39 27 18 12.5 10 9 60 18 32
20 20 44 32 18 12.5 10 9 60 18 38
25 25 49 37 18 12.5 10 9 60 18 42
30 30 54 42 18 12.5 10 9 60 18 48
35 35 69 51 21 15 12.5 12 72.5 24 58
40 40 74 56 21 15 12.5 12 72.5 24 63
45 45 79 61 21 15 12.5 12 72.5 24 67
50 50 84 66 21 15 12.5 12 72.5 24 71
55 55 89 71 21 15 12.5 12 72.5 24 75
60 60 94 76 21 15 12.5 12 72.5 24 80
65 65 105 85 21 15 12.5 15 72.5 30 95
70 70 110 90 21 15 12.5 15 72.5 30 100
75 75 115 95 21 15 12.5 15 72.5 30 105
80 80 120 100 21 15 12.5 15 72.5 30 110
85 85 125 105 21 15 12.5 15 72.5 30 115
90 90 130 110 21 15 12.5 15 72.5 30 120
100 100 140 120 21 15 12.5 15 72.5 30 130
110 110 150 130 21 15 12.5 15 72.5 30 140
120 120 160 140 21 15 12.5 15 72.5 30 150
130 130 170 150 21 15 12.5 15 72.5 30 155
135 135 175 155 21 15 12.5 15 72.5 30 160
140 140 180 160 21 15 12.5 15 72.5 30 165
145 145 185 165 21 15 12.5 15 72.5 30 170
150 150 190 170 21 15 12.5 15 72.5 30 175
170 170 210 190 25.5 18 16 15 88 30 195
175 175 215 195 25.5 18 16 15 88 30 200
180 180 220 200 25.5 18 16 15 88 30 205
190 190 230 210 25.5 18 16 15 88 30 215
200 200 240 220 25.5 18 16 15 88 30 225
