2．1．3　バルフロンフレキシブル管および管継手 （１）バルフロンベローズ

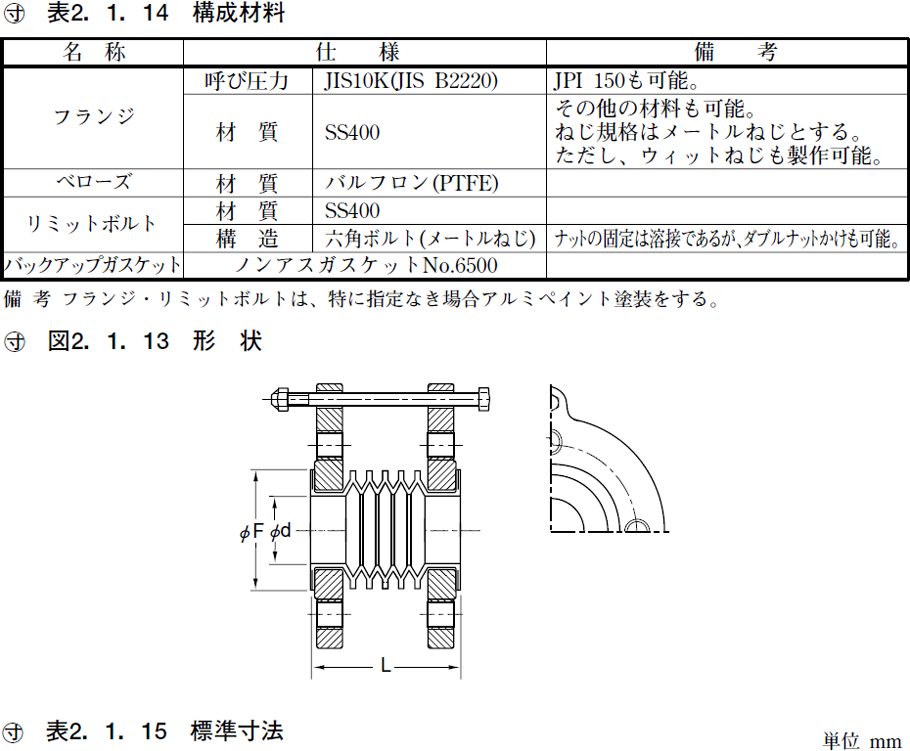

（ａ）切削ベローズ（No.7801）

呼び径	内    径 d	フレア径 F	許 容 変 位 面 間 L
			2山		5山		8山
			最小	最大	最小	最大	最小	最大
15	16	36	34	40	40	54	46	68
20	22	47	38	45	44	62	50	78
25	29	54	38	45	44	62	50	78
40	42	72	42	51	48	71	54	90
50	54	84	42	51	48	71	54	90
65	70	105	46	56	52	79	58	101
80	82	117	47	57	53	80	59	102
100	105	145	51	63	57	88	63	113
125	131	171	51	63	57	88	63	113
150	156	196	55	67	61	92	67	117
200	207	257	60	76	66	106	72	136
250	258	308	64	90	70	110	76	140

備 考 1.上表の最小、最大はベローズの許容仕様範囲を示す。
　　 　2.上記以外の大きさも製作可能。
