（ｂ）ねじ継手（No.7041-NA, No.7041-NB, No.7041-NC ）

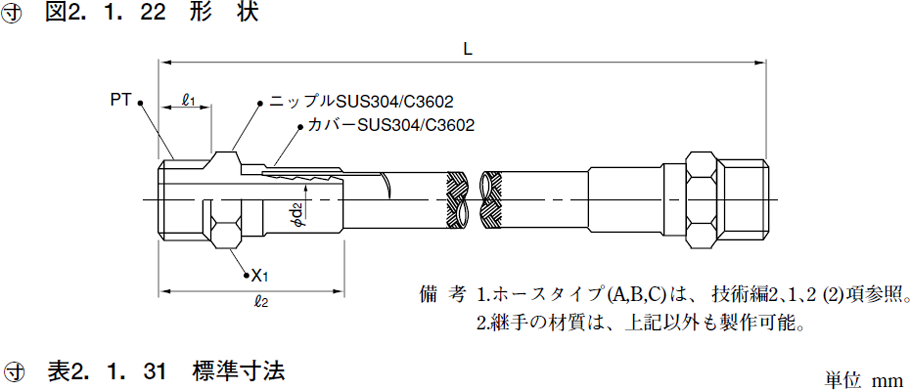

（イ）No.7041-NA1, NB1,NC1 （オス固定＋オス固定）

呼び		型 式 番 号	ホース寸法(1)				継手寸法 mm					許容圧力 RT  MPa{kgf/cm2}	最小曲げ 半径 mm	製作長さ L
A	B		d	D	d1	D1	PT	ℓ1	X1	ℓ2	d2			最小mm	最大m
3	¹⁄₈	7041-NA1-3-L	4	6	-	-	¹⁄₈	11	14	36	2	7.85{80}	60	250	30
6	¹⁄₄	7041-NA1-6-L	6	8	-	-	¹⁄₄	12	14	43	4	5.88{60}	80	250	30
10	³⁄₈	7041-NA1-10-L	8	10	-	-	³⁄₈	13	19	50	6	4.9{50}	100	280	30
15	¹⁄₂	7041-NA1-15-L	12	14	-	-	¹⁄₂	16	22	58	9.5	3.92{40}	120	300	30
		7041-NB1-15-L	22	25	15	25			29	68	18	1.47{15}	80	300	10
		7041-NC1-15-L	16	19	13	19			24	63	13.5	2.45{25}	120	300	10
20	³⁄₄	7041-NA1-20-L	16	18	-	-	³⁄₄	19	29	68	13.5	3.24{33}	180	300	30
		7041-NB1-20-L	28	31	19	30			35	73	23	1.27{13}	100	300	10
		7041-NC1-20-L	22	25	17	25			29	73	18	2.26{23}	150	300	10
25	1	7041-NA1-25-L	23	25	-	-	1	22	35	77	19	2.84{29}	400	350	10
		7041-NB1-25-L	33	36	25	36			41	82	23	0.98{10}	120	350	10
		7041-NC1-25-L	28	31	23	30			35	77	23	1.96{20}	200	350	10
32	1¹⁄₄	7041-NA1-32-L	33	36	-	-	1¹⁄₄	25	50	86	28	2.45{25}	600	350	10
		7041-NB1-32-L	42	45	31	44			50	86	37	0.98{10}	140	350	6
		7041-NC1-32-L	35	38	29	38			50	86	30	1.77{18}	250	350	6
40	1¹⁄₂	7041-NA1-40-L	39	42	-	-	1¹⁄₂	25	60	86	34	2.06{21}	800	400	6
		7041-NB1-40-L	50	53.5	38	53			60	86	45	0.78{8}	180	400	6
		7041-NC1-40-L	42	45	35	44			60	86	37	1.57{16}	320	400	6
50	2	7041-NA1-50-L	50	53.5	-	-	2	26	65	87	45	1.57{16}	1	400	6
		7041-NB1-50-L	65	68.5	51	68			75	87	60	0.78{8}	250	400	6
		7041-NC1-50-L	50	53.5	45	53			65	87	45	1.47{15}	400	400	6

注（1） ホース寸法とは、バルフロンの、d：内径、D：外径、d₁：谷内径、D₁：山外径を示す。
