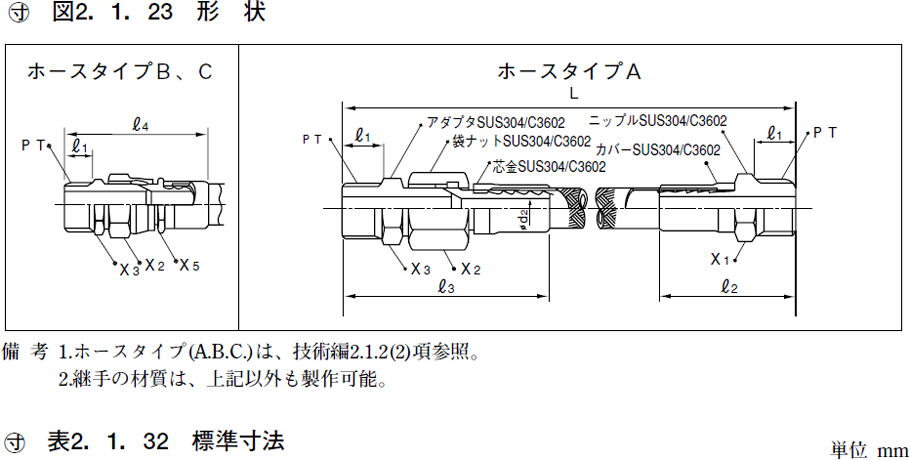

（ロ）No.7041-NA2, NB2, NC2（オスユニオン＋オス固定）


呼び 型 式 番 号 ホース寸法(1) 継手寸法  mm 許容圧力
RT
MPa{kgf/cm2}		 最小曲げ
半   径
mm		 製作長さ L
A B d D d1 D1 PT/PF ℓ1 X1 X2 X3 X5 ℓ2 ℓ3 ℓ4 d2 最小 mm 最大 m
3 ¹⁄₈ 7041-NA2-3-L 4 6 － － ¹⁄₈ 11 14 17 14 － 36 54 － 2 7.85{80} 60 250 30
6 ¹⁄₄ 7041-NA2-6-L 6 8 － － ¹⁄₄ 12 14 17 14 － 43 62 － 4 5.88{60} 80 250 30
10 ³⁄₈ 7041-NA2-10-L 8 10 － － ³⁄₈ 13 19 21 19 － 50 70 － 6 4.9{50} 100 280 30
15 ¹⁄₂ 7041-NA2-15-L 12 14 － － ¹⁄₂ 16 22 26 22 － 58 79 － 9.5 3.92{40} 120 300 30
7041-NB2-15-L 22 25 15 25 29 26 22 29 68 － 93 18 1.47{15} 80 300 10
7041-NC2-15-L 16 19 13 19 24 26 22 24 63 － 88 13.5 2.45{25} 120 300 10
20 ³⁄₄ 7041-NA2-20-L 16 18 － － ³⁄₈ 19 29 32 29 － 68 92 － 13.5 3.24{33} 180 300 30
7041-NB2-20-L 28 31 19 30 35 32 29 35 73 － 101 23 1.27{13} 100 300 10
7041-NC2-20-L 22 25 17 25 29 32 29 29 73 － 101 18 2.26{23} 150 300 10
25 1 7041-NA2-25-L 23 25 － － 1 22 35 41 35 － 77 106 － 19 2.84{29} 400 350 10
7041-NB2-25-L 33 36 25 36 41 41 35 41 82 － 115 23 0.98{10} 120 350 10
7041-NC2-25-L 28 31 23 30 35 41 35 35 77 － 110 23 1.96{20} 200 350 10
32 1¹⁄₄ 7041-NA2-32-L 33 36 － － 1¹⁄₄ 25 50 50 50 － 86 116 － 28 2.45{25} 600 350 6
7041-NB2-32-L 42 45 31 44 50 50 50 50 86 － 122 37 0.98{10} 140 350 6
7041-NC2-32-L 35 38 29 38 50 50 50 50 86 － 122 30 1.77{18} 250 350 6
40 1¹⁄₂ 7041-NA2-40-L 39 42 － － 1¹⁄₂ 25 60 60 60 － 86 116 － 34 2.06{21} 800 400 6
7041-NB2-40-L 50 53.5 38 53 60 60 60 60 86 － 122 45 0.78{8} 180 400 6
7041-NC2-40-L 42 45 35 44 60 60 60 60 86 － 122 37 1.57{16} 320 400 6
50 2 7041-NA2-50-L 50 53.5 － － 2 26 65 70 65 － 87 117 － 45 1.57{16} 1 400 6
7041-NB2-50-L 65 68.5 51 68 75 70 65 75 87 － 123 60 0.78{8} 250 400 6
7041-NC2-50-L 50 53.5 45 53 65 70 65 65 87 － 123 45 1.47{15} 400 400 6

注（1） ホース寸法とは、バルフロンの、d：内径、D：外径、d1：谷内径、D1：山外径を示す。
