（３）バルフロンプライアブルホース（No.7046）

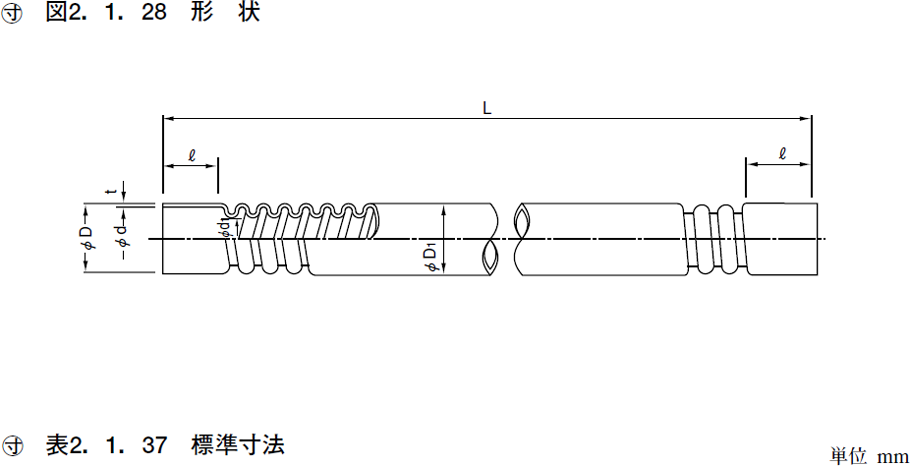

（a）ストレート形（No.7046-1)

呼び		型式番号	ホース寸法						許容圧力 RT Mpa｛kgf/cm2｝	最小曲げ半径 mm	製作長さ　L
A	B		d	D	d1	D1	t	ℓ			最小mm	最大m
15	1/2	7046-1-15-L	22	25	15	25	1.5	50	0.29｛3.0｝	80	160	10
20	3/4	7046-1-20-L	28	31	19	30	1.5	50	0.25｛2.5｝	100	180	10
25	1	7046-1-25-L	33	36	25	36	1.5	50	0.25｛2.5｝	120	200	10
32	1 1/4	7046-1-32-L	42	45	31	44	1.5	50	0.20｛2.0｝	140	250	6
40	1 1/2	7046-1-40-L	50	53.5	38	53	1.75	50	0.15｛1.5｝	180	250	8
50	2	7046-1-50-L	65	68.5	51	68	1.75	50	0.15｛1.5｝	250	250	6
65	2 1/2	7046-1-65-L	77	81	62	80	2	50	0.12｛1.2｝	500	250	4
80	3	7046-1-80-L	89.5	93.5	75	93	2	50	0.10｛1.0｝	600	250	4
100	4	7046-1-100-L	112	116	96	116	2	50	0.10｛1.0｝	800	250	3

備  考  許容圧力は、フランジ継手による。

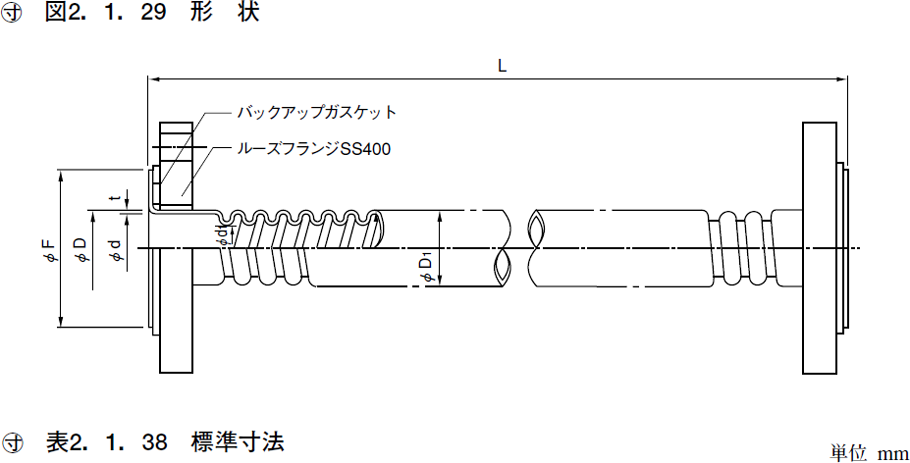

（ｂ）フランジ型（No.7046-2）

呼び		型式番号	ホース寸法						許容圧力 RT Mpa｛kgf/cm2｝	最小曲げ半径 mm	製作長さ　L
A	B		d	D	d1	D1	t	ℓ			最小mm	最大m
15	1/2	7046-2-15-L	22	25	15	25	1.5	50	0.29｛3.0｝	80	160	10
20	3/4	7046-2-20-L	28	31	19	30	1.5	57	0.25｛2.5｝	100	180	10
25	1	7046-2-25-L	33	36	25	36	1.5	65	0.25｛2.5｝	120	200	10
32	1 1/4	7046-2-32-L	42	45	31	44	1.5	73	0.20｛2.0｝	140	250	6
40	1 1/2	7046-2-40-L	50	53.5	38	53	1.75	85	0.15｛1.5｝	180	250	8
50	2	7046-2-50-L	65	68.5	51	68	1.75	100	0.15｛1.5｝	250	250	6
65	2 1/2	7046-2-65-L	77	81	62	80	2	120	0.12｛1.2｝	500	250	4
80	3	7046-2-80-L	89.5	93.5	75	93	2	130	0.10｛1.0｝	600	250	4
100	4	7046-2-100-L	112	116	96	116	2	155	0.10｛1.0｝	800	250	3



（c）プライアブルホース（PFA）（No.7046-1）

特　　長	1．曲げやすく、継ぎ手の少ないコンパクトな配管が可能である。 2．スパイラル加工なので液切れにすぐれている。 3．市販ふっ素樹脂製継ぎ手で配管できる。 4．PFAチューブなので透明性にすぐれている。 5．PFAはNEW PFAグレードを採用している。

チューブサイズ			寸 法				最小 曲げ 半径	許容 ［MPa］
タイプ	外径×内径 Ｄ  ×  ｄ	肉   厚 ｔ	d1	a	L
					最   小	最   大
mm系	8    ×    6	1	3.2	50	150	2,000	20	0.9
	10   ×    8	1	5	50	150	3,000	30	0.7
	12   ×   10	1	6	50	150	5,000	40	0.5
	19   ×   16	1.5	10	50	200	5,000	70	0.5
	25   ×   22	1.5	16	50	200	1,500	90	0.4
inch系	9.53  ×  6.35	1.6	3.5	50	150	3,000	30	1.2
	12.7  ×  9.53	1.6	6	50	150	3,000	50	0.7
	19.05 × 15.87	1.6	10	50	200	5,000	70	0.5
	25.4  ×  22.2	1.6	16	50	200	1,500	90	0.4

備 考 1. 注文の際は「PFA」を指定のこと。
　 　 2. 上記以外のサイズも取り扱っているので、問い合わせのこと。
　 　 3. スパイラル部は絞り込みタイプであるので、使用チューブより内径寸法が小さくなる。
　 　 4. 局部的に強く曲げないこと。
