（３）エアーシリンダ操作ボールバルブ

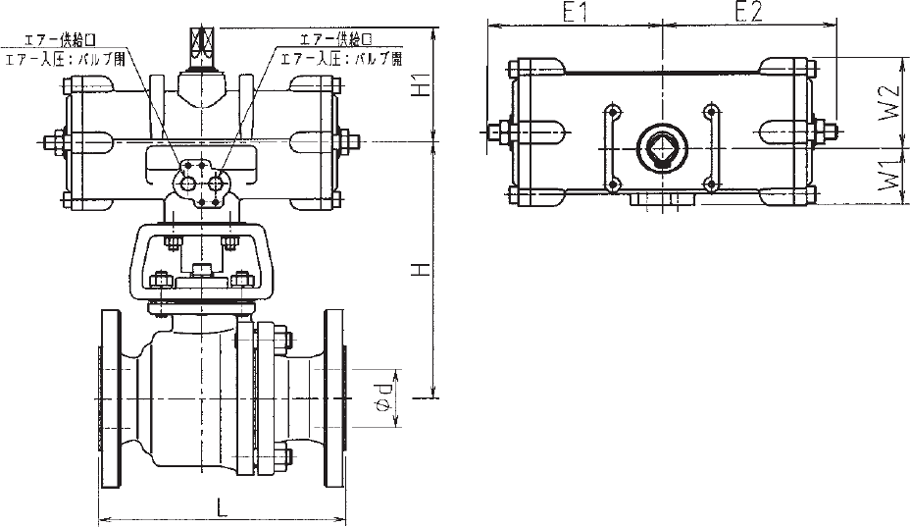

（ａ）複動シリンダ付　10K SCS13A　………………… PF2-10S-VTAD
10K FCD-S ………PF2-10D-VTAD（40A以上）
複動シリンダ付　150LB SCS13A …………………PF2-15S-VTAD

単位：mm

呼 び 径		d	L	H	H1	W1	W2	E1	E2	複   動 エアーシリンダ 型   式
A	B
15	¹⁄₂	15	140	137.5	73	36	46	99	99	TA2V-050D
20	³⁄₄	20	152	144.5	73	36	46	99	99	TA2V-050D
25	1	25	165	166.5	81	38	57	118	118	TA2V-063D
40	1 ¹⁄₂	38.5	191	213.5	101	45	71	138	138	TA2V-080D
50	2	51	216	223.5	101	45	71	138	138	TA2V-080D
65	2 ¹⁄₂	65	240	279	114	57	85.5	171	171	TA2V-100D
80	3	76	250	290	114	57	85.5	171	171	TA2V-100D
100	4	102	280	354	127	60	90	210	210	TA2V-125D
125	5	125	319	427	148	68	113	253	253	TA2V-160D
150	6	150	350	445	148	68	113	253	253	TA2V-160D

備 考 フランジ寸法は、JIS B 2220・10KおよびANSI/ASME B16.5クラス150による。
ただし、ガスケット座の寸法はバルカー標準。
※レジュースボアタイプも製作可能。

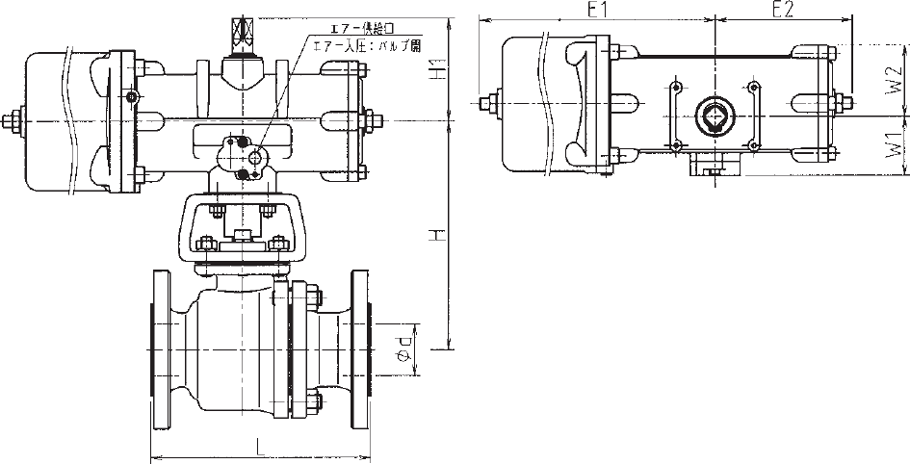

（ｂ）単動シリンダ付　10K SCS13A …………………PF2-10S-VTAR
10K FCD-S ………PF2-10D-VTAR（40A以上）
単動シリンダ付　150LB SCS13A …………………PF2-15S-VTAR

単位：mm

呼 び 径		d	L	H	H1	W1	W2	E1	E2	単   動 エアーシリンダ 型   式
A	B
15	¹⁄₂	15	140	137.5	73	50	53	234	99	TA2V-050R
20	³⁄₄	20	152	144.5	73	50	53	234	99	TA2V-050R
25	1	25	165	166.5	81	52	66.5	281	118	TA2V-063R
40	1 ¹⁄₂	38.5	191	213.5	101	59	82.5	333	138	TA2V-080R
50	2	51	216	223.5	101	59	82.5	333	138	TA2V-080R
65	2 ¹⁄₂	65	240	279	114	71	103	407	171	TA2V-100R
80	3	76	250	290	114	71	103	407	171	TA2V-100R
100	4	102	280	354	127	74	118.5	532	210	TA2V-125R
125	5	125	319	427	148	82	149	645	253	TA2V-160R
150	6	150	350	445	148	82	149	645	253	TA2V-160R

備 考 フランジ寸法は、JIS B 2220・10KおよびANSI/ASME B16.5クラス150による。
ただし、ガスケット座の寸法はバルカー標準。
※レジュースボアタイプも製作可能。
