2．3．2　急速開閉形シリンダバルブ

2．3．2　急速開閉形シリンダバルブ

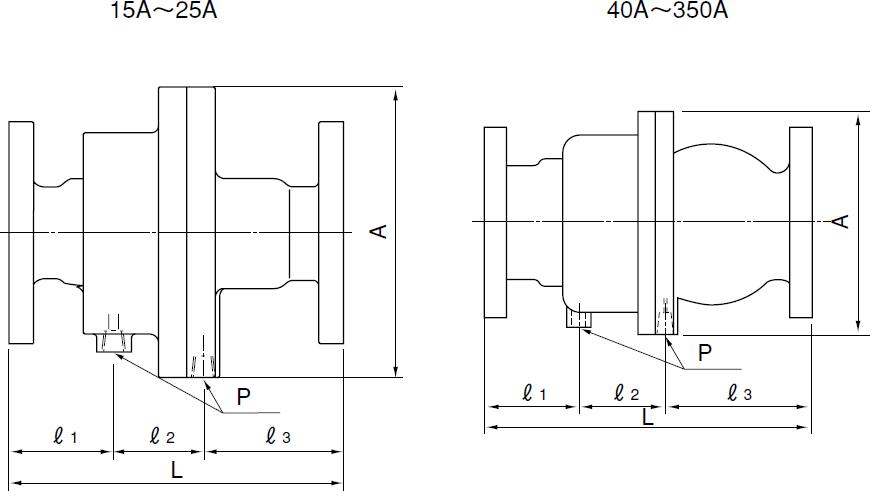

（１）二方弁　10K、20K　……………………………1HS2、2HS2

単位：mm

呼び径	JIS    10K						JIS    20K
	L	A	ℓ1	ℓ2	ℓ3	P	L	A	ℓ1	ℓ2	ℓ3	P
15	180	130	53	54	73	Rc ¹⁄₄	180	130	53	54	73	Rc ¹⁄₄
20	185	150	50	56	79	Rc ¹⁄₄	185	150	50	56	79	Rc ¹⁄₄
25	190	165	53	57	80	Rc ¹⁄₄	190	165	53	57	80	Rc ¹⁄₄
40	250	165	85	72	93	Rc ³⁄₈	250	165	85	72	93	Rc ³⁄₈
50	270	185	86	76	108	Rc ³⁄₈	270	185	86	76	108	Rc ³⁄₈
65	300	205	94	83	123	Rc ³⁄₈	300	205	94	83	123	Rc ³⁄₈
80	330	240	102	88	140	Rc ³⁄₈	330	240	102	88	140	Rc ³⁄₈
100	380	265	110	102	168	Rc ³⁄₈	380	265	110	102	168	Rc ³⁄₈
125	420	295	118	105	197	Rc ³⁄₈	420	295	118	105	179	Rc ³⁄₈
150	470	360	135	118	217	Rc ³⁄₈	470	360	135	118	217	Rc ³⁄₈
200	580	340	155	140	285	Rc ¹⁄₂	580	340	155	140	285	Rc ¹⁄₂
250	670	500	180	160	330	Rc ¹⁄₂	670	500	180	160	330	Rc ¹⁄₂
300	790	605	205	180	405	Rc ³⁄₄	790	605	205	180	405	Rc ³⁄₄
350	850	665	235	190	425	Rc ³⁄₄	850	665	235	190	425	Rc ³⁄₄

備 考 フランジ寸法は、JIS B 2220による。

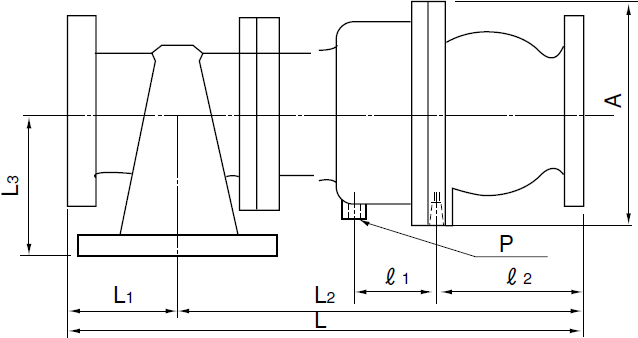

（２）三方弁　10K、20K　……………………………1HS3、2HS3


1HS3

単位：mm

呼び径	JIS    10K
	L	L1	L2	L3	A	ℓ1	ℓ2	P
40	400	95	305	110	165	72	93	Rc ³⁄₈
50	435	105	330	120	185	76	108	Rc ³⁄₈
65	485	115	370	135	205	83	123	Rc ³⁄₈
80	530	120	410	150	240	88	140	Rc ³⁄₈
100	600	130	470	170	265	102	168	Rc ³⁄₈
125	680	150	530	200	295	105	179	Rc ³⁄₈
150	760	170	590	225	360	118	217	Rc ³⁄₈
200	930	200	730	280	340	140	285	Rc ¹⁄₂
250	1140	270	870	330	500	160	330	Rc ¹⁄₂
300	1320	300	1020	380	605	180	405	Rc ³⁄₄
350	1420	320	1100	420	665	190	425	Rc ³⁄₄

2HS3

単位：mm

呼び径	JIS  20K
	L	L1	L2	L3	A	ℓ1	ℓ2	P
40	400	95	305	110	190	72	93	Rc ³⁄₈
50	435	105	330	120	210	76	108	Rc ³⁄₈
65	485	115	370	135	240	83	123	Rc ³⁄₈
80	530	120	410	150	290	88	140	Rc ³⁄₈
100	600	130	470	170	320	102	168	Rc ³⁄₈
125	680	150	530	200	355	105	179	Rc ³⁄₈
150	760	170	590	225	415	118	217	Rc ³⁄₈
200	930	200	730	280	493	140	285	Rc ¹⁄₂
250	1140	270	870	330	570	160	330	Rc ¹⁄₂
300	1320	300	1020	380	715	180	405	Rc ³⁄₄
350	1420	320	1100	420	745	190	425	Rc ³⁄₄

備 考 1.フランジ寸法は、JIS B 2220による。
　 　 2.15A～25Aのサイズも製作可能。
