2．4　金属ベローズ（ダイナミックベローズ）　（1）ダイナミックベローズ：Ｖシリーズ

2．4 金属ベローズ(ダイナミックベローズ）
（１）ダイナミックベローズ：Vシリーズ
Vシリーズは、S型ダイナミックベローズを標準化し、伸縮量10mm用を単位ブロック
としたものである。

単位：mm

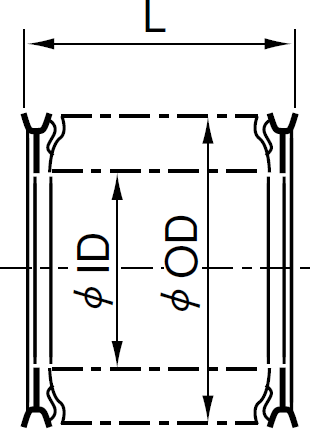

呼び	伸縮量	ID	OD	L（参考）	作動範囲
V   8-111-1	10	8	22	14	9～19
V  10-111-1		10	24	14	9～19
V  12-111-1		12	26	14	9～19
V  14-111-1		14	28	14	9～19
V  17-111-1		17	34	14	9～19
V  20-111-1		20	40	16	11～21
V  25-111-1		25	45	16	11～21
V  30-111-1		30	50	16	11～21
V  35-111-1		35	55	16	11～21
V  40-111-1		40	60	16	11～21
V  45-111-1		45	65	16	11～21
V  50-111-1		50	70	16	11～21
V  55-111-1		55	80	17	12～22
V  60-111-1		60	85	17	12～22
V  65-111-1		65	90	17	12～22
V  70-111-1		70	95	17	12～22
V  75-111-1		75	100	17	12～22
V  80-111-1		80	110	18	13～23
V  85-111-1		85	115	18	13～23
V  90-111-1		90	120	18	13～23
V  95-111-1		95	125	18	13～23
V100-111-1		100	130	18	13～23
V110-111-1		110	150	20	15～25
V135-111-1		135	185	20	15～25
V160-111-1		160	210	20	15～25
V210-111-1		210	260	20	15～25

備 考 伸縮量10mmをこえる場合は、別途カタログを参照のこと。
