（4）NWフランジ付ダイナミックベローズ

（４）NWフランジ付ダイナミックベローズ

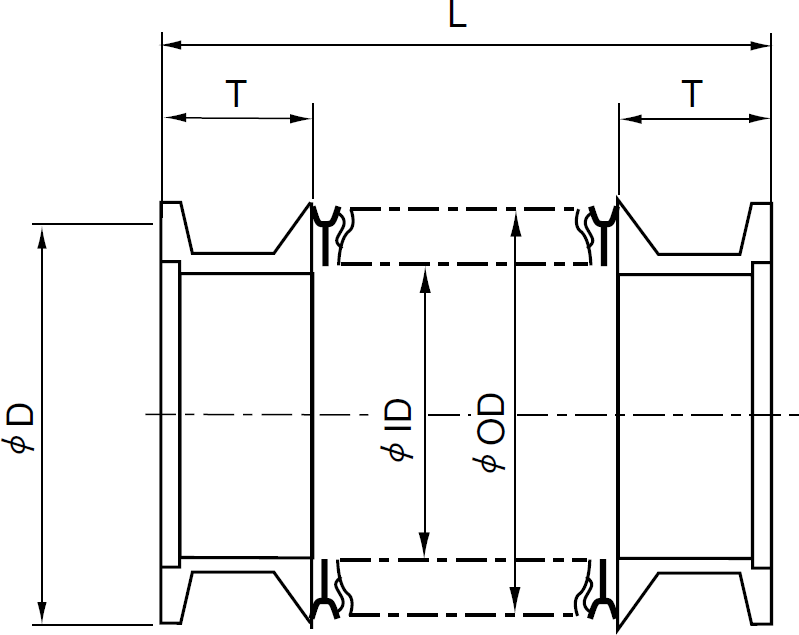

301

単位：mm
呼 び 伸縮量 ID OD D T L 作動範囲
NW10-10 10 10 24 30 20 54 49～  59
NW16-10 14 28 30 20 54 49～  59
NW25-10 25 45 40 20 56 51～  61
NW40-10 40 60 55 20 56 51～  61
NW50-10 50 70 75 20 56 51～  61
NW10-20 20 10 24 30 20 64 54～  74
NW16-20 14 28 30 20 64 54～  74
NW25-20 25 45 40 20 66 56～  76
NW40-20 40 60 55 20 66 56～  76
NW50-20 50 70 75 20 66 56～  76
NW10-30 30 10 24 30 20 74 59～  89
NW16-30 14 28 30 20 74 59～  89
NW25-30 25 45 40 20 76 61～  91
NW40-30 40 60 55 20 76 61～  91
NW50-30 50 70 75 20 76 61～  91
NW10-40 40 10 24 30 20 84 64～104
NW16-40 14 28 30 20 84 64～104
NW25-40 25 45 40 20 86 66～106
NW40-40 40 60 55 20 86 66～106
NW50-40 50 70 75 20 86 66～106
NW10-50 50 10 24 30 20 94 69～119
NW16-50 14 28 30 20 94 69～119
NW25-50 25 45 40 20 96 71～121
NW40-50 40 60 55 20 96 71～121
NW50-50 50 70 75 20 96 71～121
