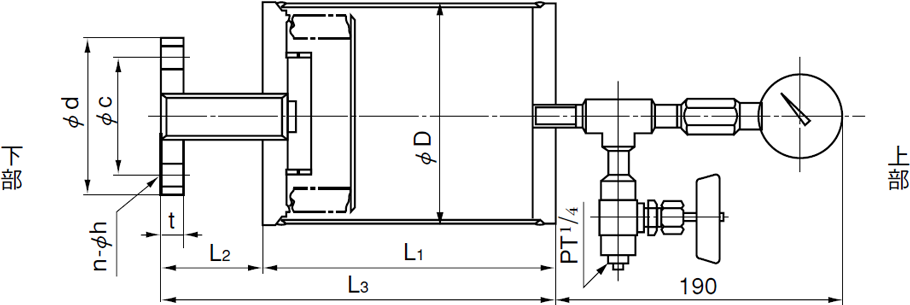

（6）脈動吸収用アキュムレータ

（６）脈動吸収用アキュムレータ
303

最高使用圧力0.98MPa{10kgf/cm2}
単位：mm
呼 び QF値    cc 以上  未満 D L1 L2 L3 フ ラ ン ジ （  J I S  1 0  - F F  ）   重量 kg
サ イ ズ d t c n h
AC10-002 1～    7 60.5 108 60 168 10K10A 90 12 65 4 15 2.4
AC10-004 7～  14 76.3 127 60 187 10K10A 90 12 65 4 15 2.9
AC10-006 14～  21 89.1 139 60 199 10K15A 95 12 70 4 15 3.6
AC10-008 21～  28 101.6 145 60 201 10K15A 95 12 70 4 15 4.3
AC10-010 28～  35 101.6 174 60 234 10K15A 95 12 70 4 15 4.4
AC10-015 35～  53 114.3 199 65 264 10K20A 100 14 75 4 15 5.6
AC10-020 53～  70 139.8 186 65 251 10K20A 100 14 75 4 15 7.7
AC10-030 70～105 165.2 199 75 274 10K25A 125 14 90 4 19 10.9
AC10-040 105～140 165.2 252 75 327 10K25A 125 14 90 4 19 11.7
AC10-060 140～210 216.3 231 80 311 10K25A 125 14 90 4 19 19.5
AC10-100 210～350 216.3 355 80 435 10K25A 125 14 90 4 19 22.7

備 考　高圧ガス保安法には準拠していない。

最高使用圧力1.96MPa{20kgf/cm2}
単位：mm
呼 び QF値    cc 以上  未満 D L1 L2 L3 フ ラ ン ジ （  J I S  2 0  - R  ）   重量 kg
サ イ ズ d t c n h
AC20-002 1～    7 60.5 117 60 177 20K10A 90 14 65 4 15 2.6
AC20-004 7～  14 76.3 142 60 202 20K10A 90 14 65 4 15 3.7
AC20-006 14～  21 89.1 155 60 215 20K15A 95 14 70 4 15 4.7
AC20-008 21～  28 101.6 161 60 221 20K15A 95 14 70 4 15 5.7
AC20-010 28～  35 101.6 192 60 252 20K15A 95 14 70 4 15 5.9
AC20-015 35～  53 114.3 223 65 288 20K20A 100 16 75 4 15 7.5
AC20-020 53～  70 139.8 211 65 276 20K20A 100 16 75 4 15 10.6
AC20-030 70～105 165.2 229 75 304 20K25A 125 16 90 4 19 15.1
AC20-040 105～140 165.2 287 75 362 20K25A 125 16 90 4 19 16.4
AC20-060 140～210 216.3 269 80 349 20K25A 125 16 90 4 19 27.5
AC20-100 210～350 216.3 406 80 486 20K25A 125 16 90 4 19 31.1

備 考　高圧ガス保安法には準拠していない。

最高使用圧力3.92MPa{40kgf/cm2}
単位：mm
呼 び QF値     cc 以上  未満 D L1 L2 L3 フ ラ ン ジ （  J I S  4 0  - R  ）   重量 kg
サ イ ズ   d t c n h
AC40-002 1～    7 60.5 127 85 212 40K10A 110 18 75 4 19 5.8
AC40-004 7～  14 76.3 154 85 239 40K10A 110 18 75 4 19 8.3
AC40-006 14～  21 89.1 174 95 269 40K15A 115 20 80 4 19 10.5
AC40-008 21～  28 101.6 178 95 273 40K15A 115 20 80 4 19 12.7
AC40-010 28～  35 101.6 211 95 306 40K15A 115 20 80 4 19 13.2
AC40-015 35～  53 114.3 243 95 338 40K20A 120 20 85 4 19 16.8
AC40-020 53～  70 139.8 236 95 331 40K20A 120 20 85 4 19 24.7
AC40-030 70～105 165.2 254 95 349 40K25A 130 22 95 4 19 29.7
AC40-040 105～140 165.2 277 95 372 40K25A 130 22 95 4 19 32.5
AC40-060 140～210 216.3 300 100 400 40K25A 130 22 95 4 19 41.4
AC40-100 210～350 216.3 443 100 543 40K25A 130 22 95 4 19 48

備 考　高圧ガス保安法には準拠していない。
