ＰＶＲＣ新ガスケット係数（参考）

ガスケットの締付係数ｍ，ｙについては、種々の問題が提起されており、これにこたえるべくASMEはその下部機関である
PVRC（Pressure Vessel Research Council）に対し、新ガスケット係数の検討を指示し、次のような新係数が提案されるに至った。

（イ）新ガスケット係数
①タイトネスパラメータ

［P；MPaの場合］

［P；psi の場合］

ここに
　Ｔ_p　：タイトネスパラメータ
　Ｐ   ：内圧（MPa）｛psi｝
　Ｐ^*  ：大気圧（0.1013MPa｛14.69psi｝）
　Ｌ_rm ：ガスケット外径単位長さあたりの質量漏洩量（mg/s）
　Ｌ_rm*：150mm｛ 5⅞in ｝外径のガスケットにおける1mg/sの想定漏洩量　
　Ｔ_c   ：タイトネスファクタで、表1．1．7による

＜技・製＞表1.1.7 タイトネスファクタ T_c

Tightness Class TN	Category	Unit MassLeak Rate Lrm		Tightness Class Factor Tc
Ｔ1 Ｔ2 Ｔ3	Economy Standard Tight	1/5    　　mg/s･mm 　1/500 　1/50000		0.1 1 10



②新ガスケット係数
   新ガスケット係数は以下による。図1.1.12参照。

　G_b　：PartAのＴ_p＝１におけるガスケット応力（MPa）｛psi｝
　a　　：PartAの勾配
　G_s　：PartBが収束するＴ_p＝１におけるガスケット応力（MPa）｛psi｝

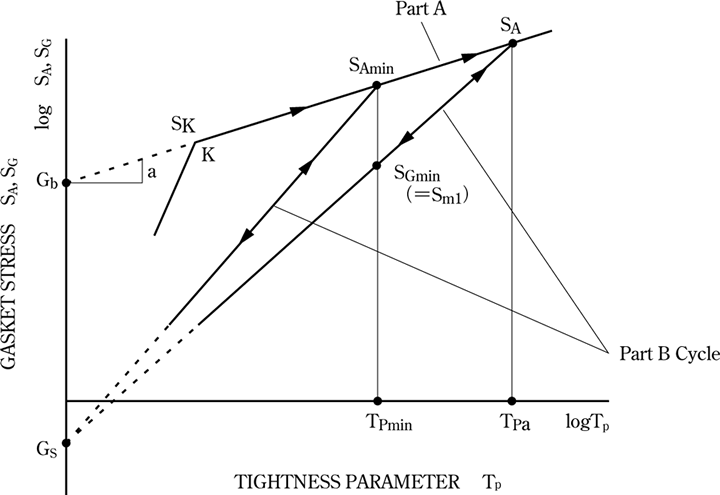

＜技・製＞図1.1.12　タイトネスパラメータ VS ガスケット応力　

（ロ）設計ボルト荷重の算出
①タイトネスパラメータの設定

T_Pmin＝18.02T_cP_d      ［P；MPaの場合］
｛T_Pmin＝0.1243T_cP_d｝ ［P；psiの場合］

ここに
T_Pmin　：運転時に必要な最低限の締付状態を示すタイトネスパラメータ
P_d       ：設計圧力（MPa)｛psi｝

ここに
　T_Pa：初期締付状態を示すタイトネスパラメータ
　S_a  ：常温時の許容ボルト応力（MPa）｛psi ｝
　S_b  ：設計温度下の許容ボルト応力（MPa）｛psi ｝

②初期締付応力



ここに
　 S_A   ：初期ガスケット応力（MPa)｛psi ｝
　 S _ya ：初期締付応力（MPa)｛psi ｝
　 A_e    ：締付効率で、表1.1.8による

＜技・製＞表1.1.8　締付効率　A_e

Assembly Efficiency Ae	Method of Joint Assembly
0.75 0.85 0.95 1.00	manual bolt up single torque multi(3 or more)hydraulic tensioners ultrasonic extensometer

③運転時の最少ガスケット応力

　

ここに

　S_m1：運転時の最少ガスケット応力（MPa){psi}
　T_r   ：タイトネスパラメータの比

④装着時のガスケット応力
　

ここに

S _m2：装着時のガスケット応力（MPa）｛psi｝
A_i   ：内圧の作用断面積（m²）｛in²｝
A_g   ：ガスケット接触断面積（m²）｛in2｝
G    ：しみ込み径（m）｛in｝
N    ：ガスケット幅（m｛in｝
G_o   ：ガスケット接触外径（m）｛in｝

⑤最少ボルト荷重

　

ここに
　W_mo ：最少ボルト荷重（N)｛1bf ｝
　H_p    ：シールに必要なガスケット応力（MPa）｛psi｝
　H  　 ：設計圧力における内圧力（MPa)｛psi｝
　S _mo ：設計ガスケット応力（MPa)｛psi｝
　M_o　：ガスケット係数

⑥設計ボルト荷重

　
ここに
　W 　：設計ボルト荷重（N）｛1bf ｝
　A_b  ：実ボルト断面積（m²）｛in²｝
　A_m ：計算上の所要ボルト断面積（m²）｛in²｝
