フレキシブルホース　7041、7046-1　7046-2

PDF形式で記事をダウンロードする

バルフロンフレキシブルホース（金属被覆）・・・7041
PTFEホースの外側にスレンレスワイヤーでブレードし、両端部に接続金具を取り付けたものです。

バルフロンプライアブルホース・・・7046-1　7046-2
PTFEホースを、スパイラル状にコルゲート加工したものです。
No.7046-1：フランジなし
　　　　　　　-2：両端フランジ付

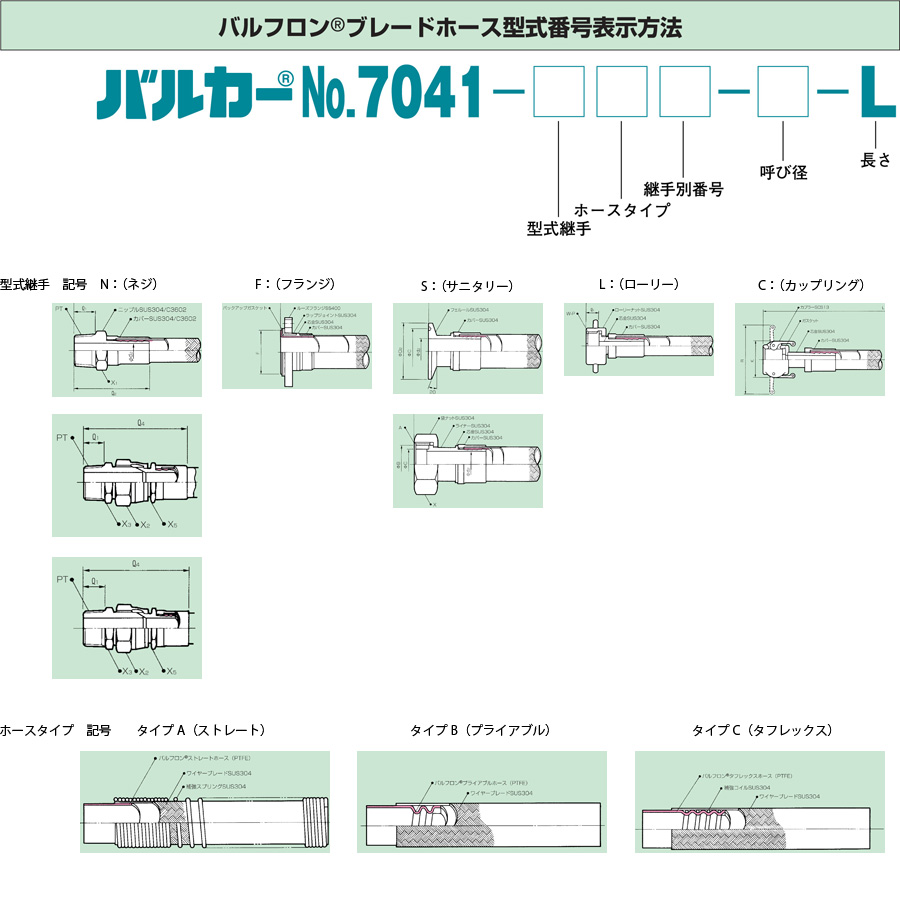

■ ブレードホース　型式番号表示説明

■継手別番号（組合せ）
ネジ継手1　　・・・オス固定 + オス固定
ネジ継手2　　・・・オスユニオン + オス固定
ネジ継手3　　・・・オスユニオン + オスユニオン
ネジ継手4　　・・・オスユニオン + メスユニオン
ネジ継手5　　・・・メスユニオン + オス固定
ネジ継手6　　・・・メスユニオン + メスユニオン

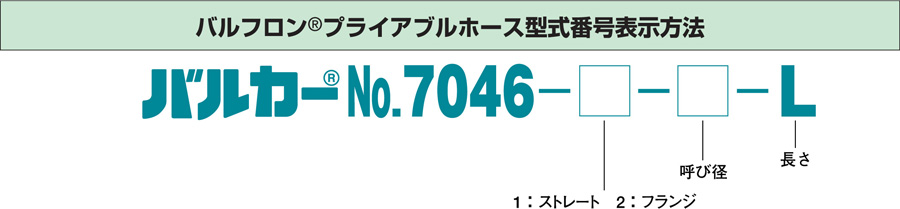

■ プライアブルホース　型式番号表示説明

■ 製品ラインナップ

・製品ラインナップ

ブレードホース	ネジ継手	NA1 [ホースタイプA] NB1 [ホースタイプB] NC1 [ホースタイプC]
		NA2 [ホースタイプA] NB2 [ホースタイプB] NC2 [ホースタイプC]
		NA3 [ホースタイプA] NB3 [ホースタイプB] NC3 [ホースタイプC]
		NA4 [ホースタイプA] NB4 [ホースタイプB] NC4 [ホースタイプC]
		NA5 [ホースタイプA] NB5 [ホースタイプB] NC5 [ホースタイプC]
		NA6 [ホースタイプA] NB6 [ホースタイプB] NC6 [ホースタイプC]
	フランジ継手	FA1 [ホースタイプA] FB1 [ホースタイプB] FC1 [ホースタイプC]
	サニタリー継手	ガスケット寸法表
		SA1 [ホースタイプA] SB1 [ホースタイプB] SC1 [ホースタイプC]
		SA2 [ホースタイプA] SB2 [ホースタイプB] SC2 [ホースタイプC]
	ローリー継手	LB1 [ホースタイプB] LC1 [ホースタイプC]
	カップリング継手	CB1 [ホースタイプB] CC1 [ホースタイプC]
プライアブルホース	ストレート型式
	フランジ型式

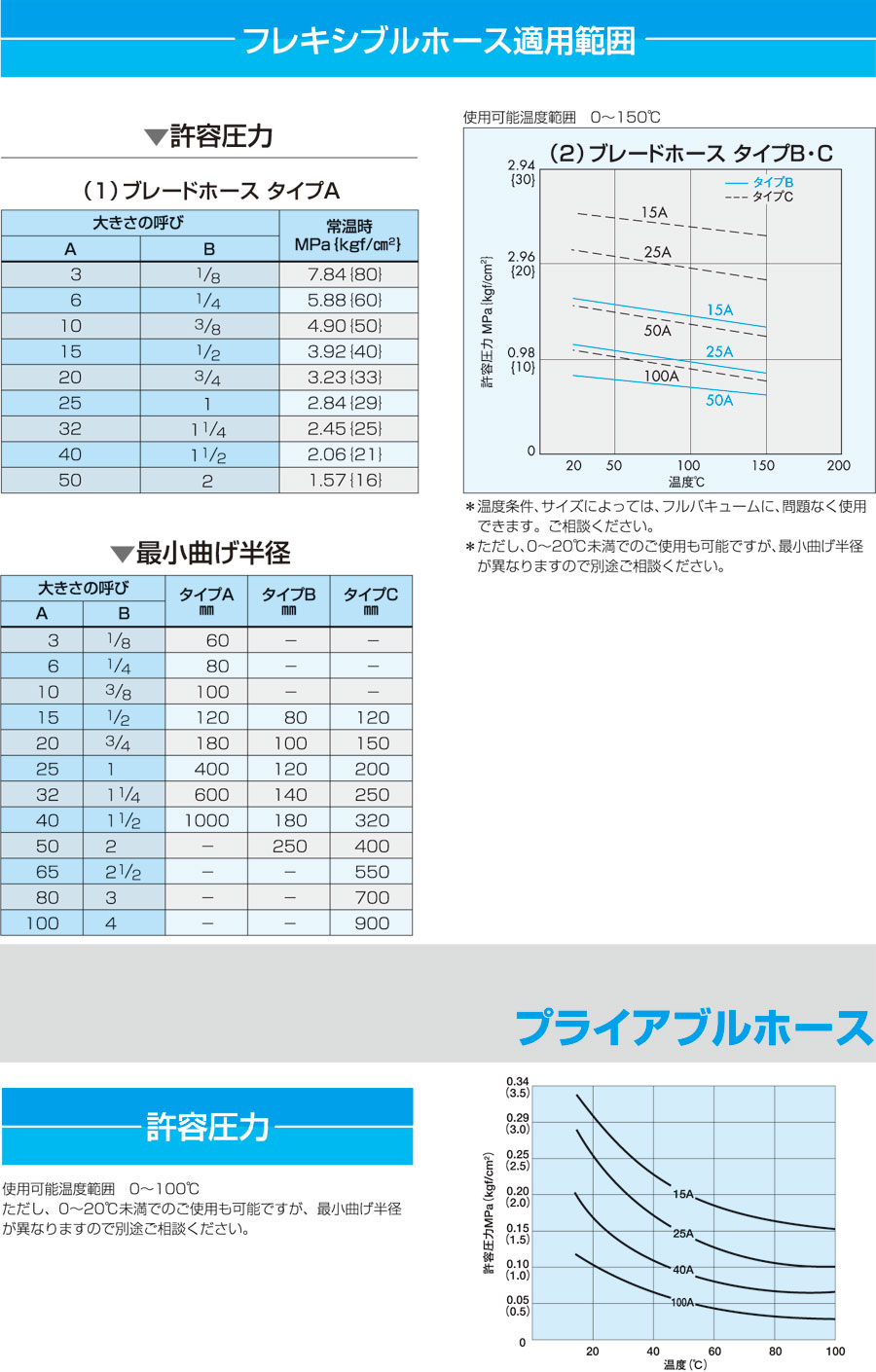

■ 適用範囲

■ 用途

　■7041フレキシブルホース
　蒸気・化学薬品・ガス（不燃性）配管や油圧機器・食品配管などの軸差、角変位吸収、振動の吸収に使用します。

　■7046プライアブルホース
　蒸気・化学薬品・食品配管などの軸差、角変位吸収に使用します。

■ 製品特長

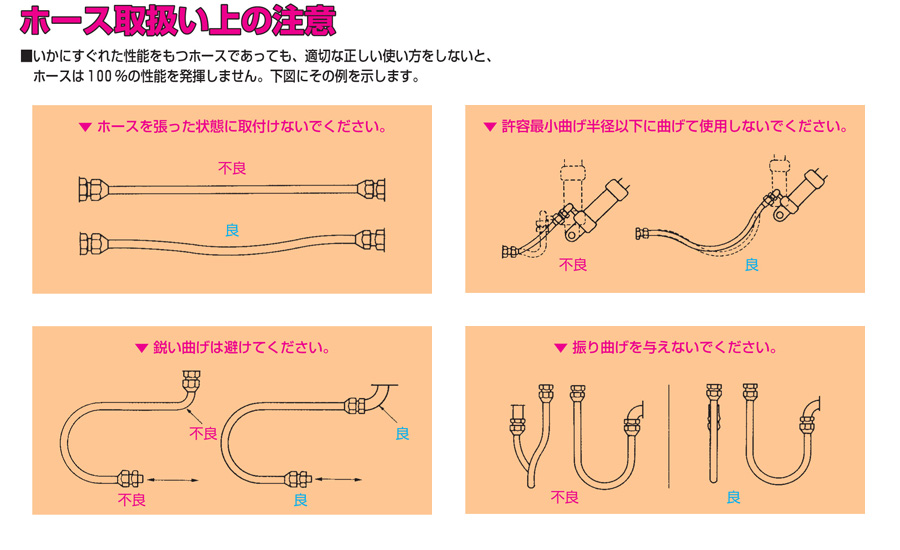

■ ホース取扱い注意事項

■使用上の注意
（イ）プライスアブルホースはエキスパンションジョイントと異なり、伸縮用に使用すると構造上障害をおこすので避けること。
（ロ）常時の格納はできる限りストレート状にて保管すること。
