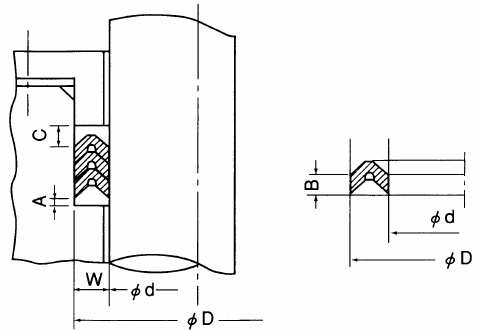

（c）华尔卡标准夹布合成橡胶 V 形密封圈（NO.2630-VNV、4630-VNV）

是本公司独自的标准尺寸、与 JIS B 2403 的 F 系列的尺寸不同。


単位：mm
公称型号 公称尺寸 高度
B ＋0.5
　　-0.2		 组合件 公称型号 公称尺寸 高度
B		 组合件
d D 凹型  C 凸型  A d D 凹型  C 凸型  A
V  6 6 16 3 6 3 V  50 50 70 6 +0.5
-0.2		 10 3
V  7 7 17 V  55 55 75
V  8 8 18 V  60 60 80
V  9 9 19 V  65 65 85
V10 10 20 V  70 70 90
V11 11 21 V  75 75 95
V12 12 22 V  80 80 100
V14 14 24 V  80A 80 110 7＋0.8
-0.3
V15 15 25 V  85 85 115
V15A 15 30 5 V  90 90 120
V16 16 31 V  95 95 125
V18 18 33 V100 100 130
V20 20 35 V105 105 135
V21 21 36 V110 110 140
V22 22 37 V115 115 145
V24 24 39 V120 120 150
V25 25 40 V125 125 155
V25A 25 45 6 10 V130 130 160
V26 26 46 V135 135 165
V28 28 48 V140 140 170
V29 29 49 V145 145 175
V30 30 50 V150 150 180
V32 32 52 V160 160 190
V34 34 54 V170 170 200
V35 35 55 V180 180 210
V36 36 56 V190 190 220
V38 38 58 V200 200 230
V39 39 59 V210 210 240
V40 40 60 V220 220 250
V42 42 62 V230 230 260
V44 44 64 V240 240 270
V45 45 65 V250 250 280
V46 46 66 V275 275 305
V48 48 68 V300 300 330
V49 49 60

备 注 1. 安装 V 形密封圈的对象轴、孔的尺寸公差以及滑动面的粗糙度，以 JIS B 2403 为准。

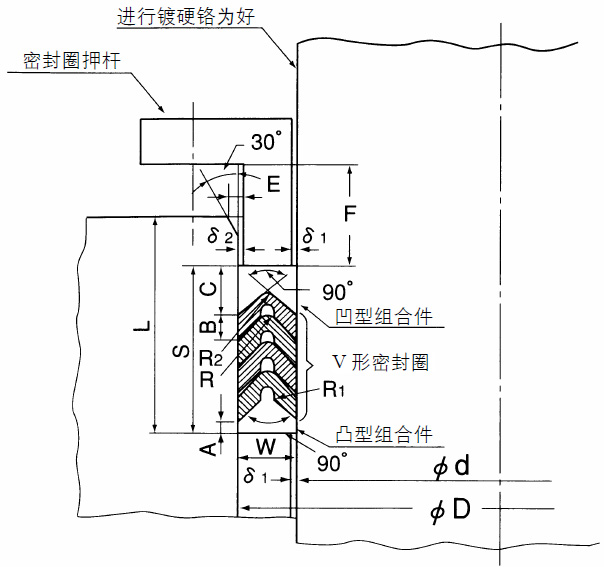

　　　　2. 华尔卡标准夹布合成橡胶 V 形密封圈的槽尺寸，如下所示。（参考）



単位：mm
公称型号
的区分		 W R

最小		 R1

最小		 R2

最小		 A B C L(1) F(1) E(1) δ1(1)

最大		 δ2(1)

最大
V6～V15 5 0.5 0.5 0.5 3 3＋0.5
　 -0.2		 6 S(2)＋5 10 0.3 0.12 0.06
V15A～V25 7.5 1 1 1 3 5＋0.5
　 -0.2		 6 S(2)＋8 16 0.5 0.16 0.08
V25A～V80 10 2 2 2 3 6＋0.5
　 -0.2		 10 S(2)＋10 20 0.6 0.18 0.09
V80A～V300 15 3 3 3 3 7＋0.8
　 -0.3		 10 S(2)＋16 32 1 0.22 0.11

注（1）填料的主要尺寸 L、F、E、δ 1 以及 δ 2，表示的是一个例子。
　 （2）S 的标准尺寸如下所示。但是，对于 S 的公差，请另与本公司进行商谈。
　　　　　　　　　　　S=A＋C＋nB
　　 　　　　此处的 n 表示：每次填料时 V 形密封圈的使用个数
备 注 凹型组合件的内径及外径与对象轴以及对象孔的游隙，因 V 形密封圈的材料及组合件的材料的不同而异。
