(f)密封圈与导承金属片
当轴上负载横向负荷,或进行长冲程的往复运动时,应考虑添加负载径向的导承金属片,以使密封圈不必负荷流体压力以外的过大力量。应认识到密封圈不是导承金属片,只应让其承担保持密封的功能,以延长其使用寿命。这种情况下,请并用耐磨环。
(g)与擦拭圈并用
在有垃圾及异物的环境中使用密封圈时,必须与防尘圈或防尘波纹管(或护套)等并用。
(h)夹布 U 形密封圈
(甲)种类及用途
华尔卡 No. |
用途 | |||
使用设备 | 流体 | 温度 | 压力 | |
2625 | 各种油缸的活塞杆密封 及活塞密封 |
水・温水 石油类机油 |
80℃ | 20.6MPa{210kgf/cm2} |
4625 | 磷酸酯类机油 | 150℃ |
备 注 表中数值是一般性条件下的压力、温度各自的临界参考值。详情请另与本公司商谈。

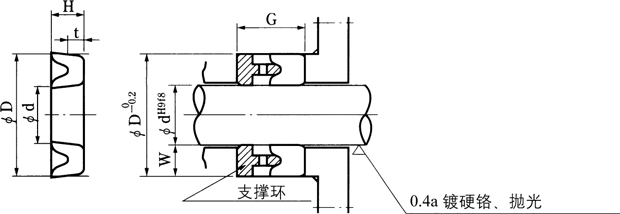

(乙)密封部位设计尺寸
単位 mm |
d | D | H | t | G | W |
18~25 | d+15 | 7.5 | 3 | 15 +0.3 0 |
7.5 |
25A~80 | d+20 | 10 | 4 | 19 +0.4 0 |
10 |
80A~230 | d+30 | 15 | 6 | 26 +0.6 0 |
15 |
230A~740 | d+40 | 20 | 8 | 32 +0.8 0 |
20 |
备 注 上述尺寸表中,有时可能没有模压模具,订货时请另与本公司商谈。
