内衬波纹管

no image
华尔氟龙切削波纹管
No. 7801

华尔氟龙成型波纹管
No. 7803-1
7803-2
7803-3
7803-4

金属被覆华尔氟龙波纹管
No. 7806-1
7806-2
7806-3


■华尔氟龙切削波纹管(7801)
<内容>
经切削加工PTFE套筒而成的波纹管。基螺旋系数小,齿数可自由设定。
<用途>
作为PTFE衬里管、玻璃衬里管、碳衬里管等的伸缩接头使用。
■华尔氟龙成型波纹管(7803-1、-2、-3、-4)
<内容>
成形加工PTFE软管而成的波纹管。
No.7803-1…基本形
-2…基本形,附控制环
-3…附外筒
-4…厚壁型
<用途>
作为轴变位、吸收用管接头使用。
No.7803-1…通用
-2…通用、附控制环
-3…耐热、耐压用
-4…耐压、真空用
■金属包覆华尔氟龙波纹管(7806-1、-2、-3)
<内容>
用金属薄板包覆PTFE成形波纹管而成。
No.7806-1…附套管
No.7806-2…无套管
No.7806-3…无套管,附内补强环
<用途>
作为有耐压、耐热性要求的管接头使用。
No.7806-3适用于真空环境


■ 产品名·用途

华尔卡No. 产品名 用途
7801 切削波纹管 主要使用于伸缩接头。
7803-1 成形波纹管 使用于轴变位、吸收用管接头。通用。
7803-2 成形波纹管(附控制环) 使用于轴变位、吸收用管接头。通用。
7803-3 成形波纹管(附外筒) 使用于轴变位、吸收用管接头。耐热、耐压用。
7803-4 成形波纹管(厚壁类型) 使用于轴变位、吸收用管接头。耐热、耐压、真空可以使用。
7806-1 金属包覆波纹管(附套管) 使用于要求耐压、耐热性的管接头。
7806-2 金属包覆波纹管(无套管) 使用于要求耐压、耐热性的管接头。
7806-3 金属包覆波纹管(无套管,附内补强环) 使用于耐压、耐热性的管接头。也可使用真空环境。

■ 选择标准

华尔卡
No.



























寿


(2)






(3)




直角(轴差) 振动
7801 × × ×
7803-1 × ×
7803-2 × × × × ×
7803-3 × × × ×
7803-4 (1)
7806-1 × × × ×
7806-2 × × × ×
7806-3 × × × × × × ×

注 (1)附外筒  (2)防火  (3)应力腐蚀破坏

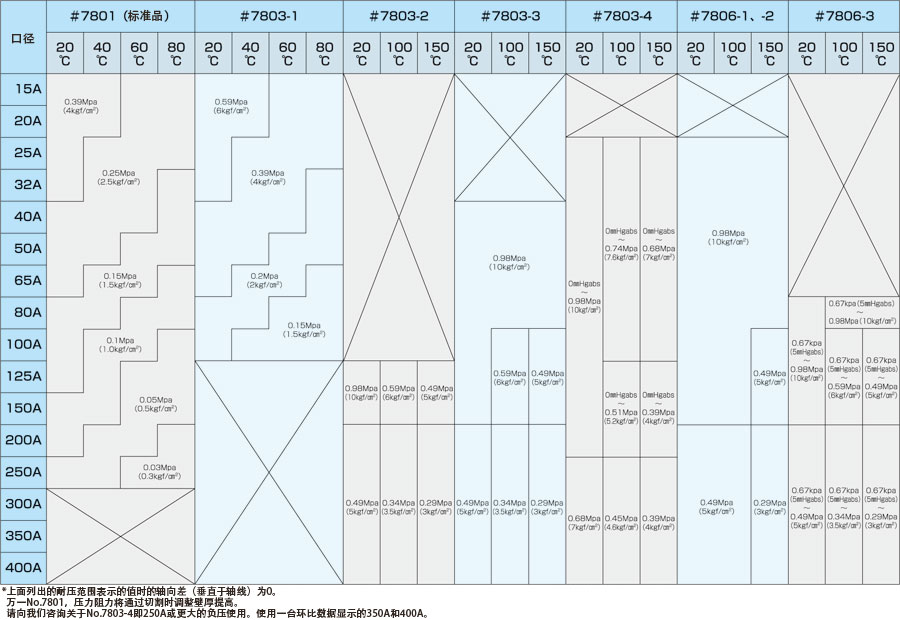

■ 波纹管适用范围

■ 注意事项

使用及安装注意事项
(甲)由于会影响使用寿命,所以请避免超过允许伸缩量的安装。
(乙)在去掉限位螺栓的情况下进行设置也非常危险。在有较大的轴差、角位移的情况时,请另外咨询。
(丙)波纹管前后的配管应固定。
(丁)由于伸缩量的关系,当安装数量为2处时,应等间隔的进行设置。
(戊)设置危险流体的配管时,应在波纹管上设置保护壳,或用其他方法进行安全处理。
(己)为了吸收震动而使用波纹管接头时,应将波纹管尽量靠近设备安装,与设备相反方向的管道尽量稳固地固定在离波纹管较近的位置。

保管注意事项
(甲)必须安装好保护扩口部分的罩法兰之后,再进行保管。
(乙)波纹管面距应在自由长度下锁定,应注意不要接触含有盐分的雨水等。此外,特别是对于华尔氟龙裸露的波纹管,应注意不要让其受到来自外部的损伤。
