(7)JPI(ANSI/ASME)嵌入形、沟槽形法兰用 环形密封垫片(表1.1.7)

对象产品 产品尺寸规格 适用法兰规格
压缩板密封垫片 JPI-7S-16-1998(Class300) JPI-7S-15
ANSI/ASME B16.5
华尔氟龙密封垫片 JPI-7S-75-1998
VALQUA FOIL 密封垫片 华尔卡标准


表1.1.7 単位 mm

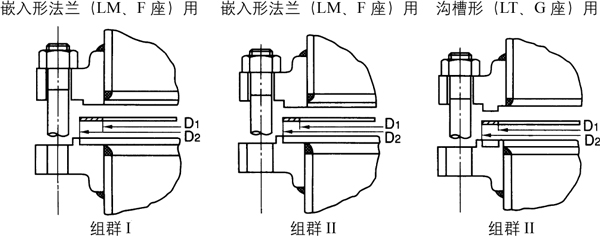

公称直径 内径 D1 外径D2 厚 度
LM・F座用 LT・G座用
A B 组群Ⅰ 组群Ⅱ
15 ½ 22 25 25 35 1.5

2.0

3.0
20 ¾ 28 33 33 43
25 1 34 38 38 51
(32) (1¼) 44 48 48 64
40 49 54 54 73
50 2 61 73 73 92
65 77 86 86 105
80 3 90 108 108 127
(90) (3½) 103 121 121 140
100 4 116 132 132 157
(125) (5) 143 160 160 186
150 6 169 190 190 216
200 8 220 238 238 269
250 10 275 287 287 323
300 12 326 344 344 380
350 14 358 376 376 412
400 16 408 427 427 469
450 18 459 490 490 532
500 20 510 535 535 583
600 24 612 643 643 690

【备 注】
1. 附有括号的公称直径,以尽量不使用为好。
2. 华尔氟龙密封垫片 华尔卡 No.7010 用于沟槽形(LT、G 座)。
