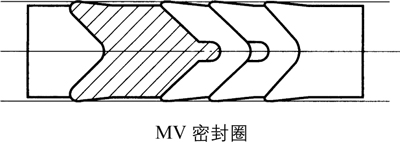

(3)MV 密封圈(No.2632MV, 4632MV)

MV 密封圈是由特殊 U 形密封圈和夹布橡胶 V 形密封圈组合而成的高性能复合密封圈,具有如下的特点。

(a)特 点

(甲)密封性能

是具有液压用 U 形密封圈的唇部结构的密封圈,具有与单个使用 U 形密封圈同样稳定的密封性能。

(乙)滑动阻力

与夹布橡胶 V 形密封圈相比,滑动阻力小。

(丙)耐液压

使用了材质及橡胶硬度与液压用 U 形密封圈相同的材料,由于是与作为挡圈的 V 形密 封圈并用,最大可经受37.3MPa{380kgf/cm2}。

(戊)耐久性

使用寿命与原来的 V 形密封圈间构成的组合相同。


(己)安装性

对于仅用 V 形密封圈构成的组合,必须留有适当的过盈量,而 MV 密封圈没有这个必要,所以容易安装。

(庚)沟槽尺寸

与以往的夹布橡胶 V 形密封圈沟槽尺寸兼容。

备 注 有关密封部位设计要领,请参照 V 形密封圈项目((2)(b)项)及尺寸篇。

(b)安装要领

①确认密封圈安装部位有无伤痕、粘附的异物等对密封有不良影响的情况,如果有,在加以纠正及清洁后,涂抹机油。

②在密封圈及组合件上涂抹润滑剂(机油或润滑脂)。

③将凸型组合件插入最深处。

④将 MV 密封圈按入至紧贴凸型组合件。在插入时应一点点的边按边插入,不要让软质金属、树脂凿子等弄伤密封圈外唇。

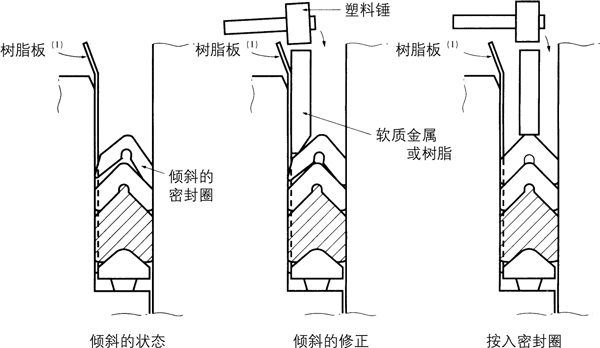

⑤将 V 形密封圈按入至紧贴 MV 密封圈。此时,密封圈容易如下图所示倾斜着装入,将其修正至正常位置。

⑥在装入规定个数的密封圈后,装入凹型组合件,紧固密封圈。安装长度参照尺寸表。


注(1) 无切口型由于不易排出空气,所以如上图所示,插入 t1×W10 左右的树脂板则会较容易安装。
