1．2．2  O 形圈、挡圈及 X 形圈

（１）O 形圈

O 形圈作为密封材料，结构简单，安装容易，密封没有方向性，而且具有广阔的使用压力范围，具有非常优异的特性。
其用途可应用于从半导体、核能相关设备，到液压、空压设备等各种行业中。
另一方面，根据各种流体而选用的材料或是沟槽设计等的错误使用方法，而导致耐久性受到明显影响的情况也较多，在使用时需要细心注意。

（ａ）O 形圈的止漏原理

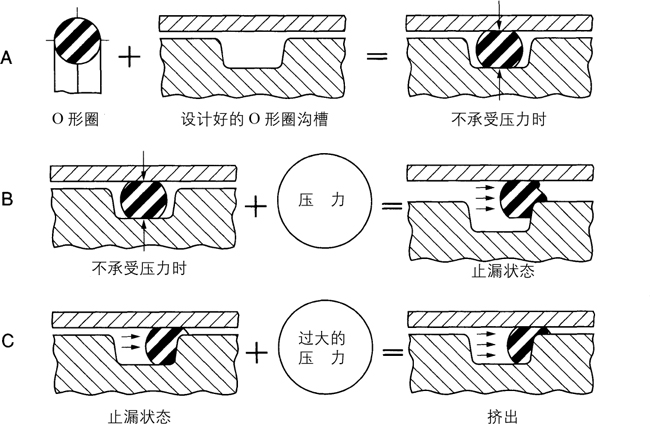

O 形圈的止漏原理如图 1.2.14 的 A 所示，将 O 形圈安装在密封槽内，施加 8～30% 的压缩量（SQUEEZE），在低压的情况下，O 形圈可以依靠自身的弹性，直接密封。
如果压力增加，如 B 所示，O 形圈被推向密封槽的一侧，O 形变形为 D 形，增加接触面压力，进行密封。如果压力进一步提高，如 C 所示，从密封槽的游隙挤出，O 形圈自身被损坏，破坏密封功能。
作为这种高压情况的应对措施，可以通过使用挡圈防止挤出。

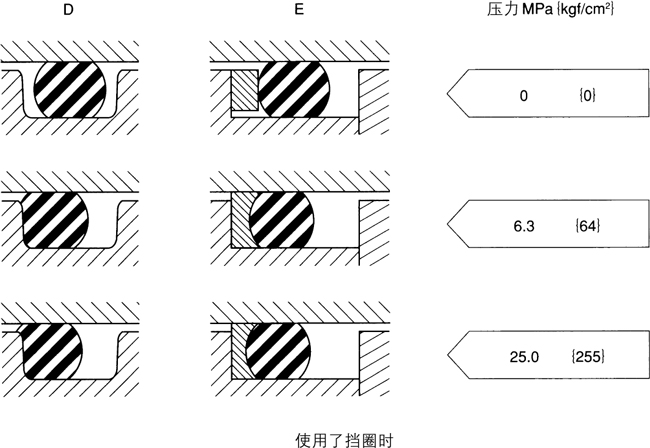

图 1.2.15 表示随着工作压力的增加，O 形圈的变形情况，如图 1.2.15 的D 所示在压力 6.3MPa{64kgf/cm²} 左右时，发生挤出。E 作为高压用，使用了挡圈，O 形圈即使因高工作压力而被推向一侧，也不会发生挤出。
因此，O 形圈在工作压力6.9MPa{70kgf/cm²} 以上时应使用挡圈。
